根固めブロック

製品名　　
エックスブロック　１ｔ型

　

用途・特徴

河川の根固工・護床工用のブロックです。
標準型の他に突起型・厚型等もあります。

　

護性証第0045号

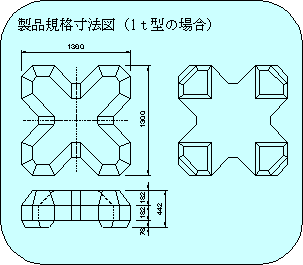

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

1088

ブロック寸法

　

(m)

1.300×1.300×0.442

ブロック平均高

ho

(m)

0.267

揚力作用面積

Ab

(m2)

1.397

抗力作用面積

Ad

(m2)

0.502

横揚力作用面積

Abx

(m2)

1.397

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.13

抗力係数

CDs

　

0.61

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.08

抗力係数

CDg

　

0.22

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.22

抗力係数

CDm

　

0.82

揚力に対する回転半径

LL

(m)

0.377

抗力に対する回転半径

LD

(m)

0.495

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.283

※留意点

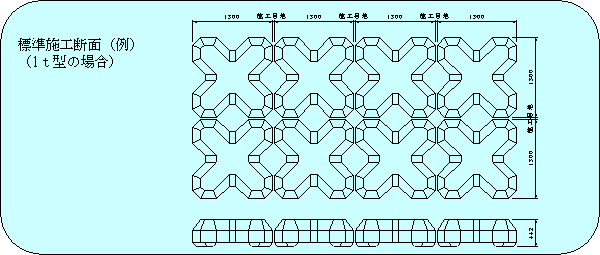

※ブロック設置図

実験条件
　特になし。

問い合わせ先

株式会社不動テトラ　ブロック環境事業本部　技術部

東京都中央区日本橋小網町7-2 TEL 03（5644）8585 FAX 03（5644）8587

http://www.fudotetra.co.jp/

〈E-mail〉　block_info@fudotetra.co.jp
