ブロックマット

製品名　　
ゴビマット　軽量型

　

用途・特徴

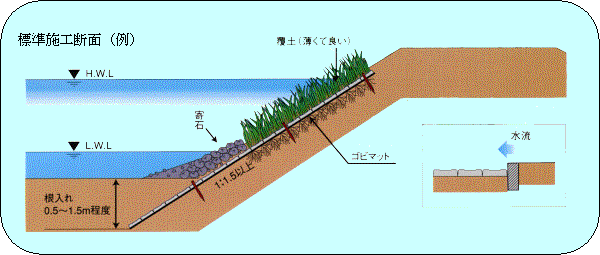

河川・水路・ダム・調整池・盛土法面・海岸・道路などの護岸工に使用する、ブロックマットです。法面勾配は原則として1：1.5より緩い護岸に使用します。
多数のコンクリートブロックと高強度ジオテキスタイルシートを一体化した構造です。

　

護性証第0042号

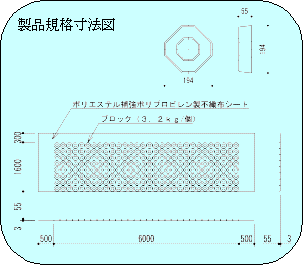

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

3.2

ブロック寸法

　

(m)

0.194×0.194×0.055

ブロック平均高

ho

(m)

0.035

揚力作用面積

Ab

(m2)

0.028

抗力作用面積

Ad

(m2)

0.010

横揚力作用面積

Abx

(m2)

0.028

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.08

抗力係数

CDs

　

0.38

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.07

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.21

抗力係数

CDm

　

0.75

揚力に対する回転半径

LL

(m)

0.096

抗力に対する回転半径

LD

(m)

0.124

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.066

※留意点

実験条件
　覆土無し、ブロック部のみ対象（マット部は対象外）
