ジオロック

張りブロック

製品名　　
ジオロック

　

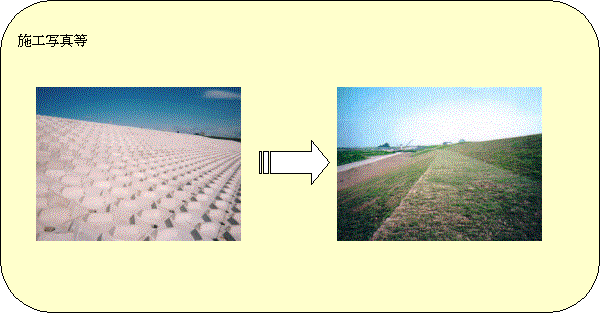

用途・特徴

法面勾配が1：1.5より緩い護岸で使用する、覆土用大型連節系護岸ブロックです。ブロック相互は連結線、若しくは連結金具により一体化する構造です。

　

護性証第0039号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

356

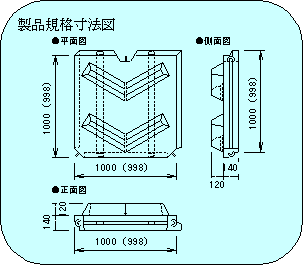

ブロック寸法

　

(m)

1.000×1.000×0.260

ブロック平均高

ho

(m)

0.155

揚力作用面積

Ab

(m²)

1.000

抗力作用面積

Ad

(m²)

0.216

横揚力作用面積

Abx

(m²)

1.000

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.14

抗力係数

CDs

　

0.77

横揚力係数

CLXs

　

0.03(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.05

抗力係数

CDg

　

0.13

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.30

抗力係数

CDm

　

0.98

揚力に対する回転半径

LL

(m)

0.595

抗力に対する回転半径

LD

(m)

0.422

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.394

※留意点

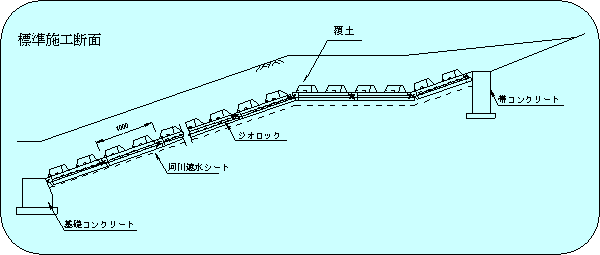

※ブロック設置図

実験条件
　覆土無し、連結無し

問い合わせ先

日建工学株式会社　総合技術研究所

新宿区西新宿6-10-1　日土地西新宿ビル17F

http://www.nikken-kogaku.co.jp/

〈E-mail〉　giken@nikken-kogaku.co.jp
