緑化連結ブロック　２５０型

張りブロック

製品名　　
緑化連結ブロック　２５０型

　

用途・特徴

河川等の護岸工に使用する大型の覆土用ブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロック相互は連結金具により一体化する構造であり、表面は覆土の侵食を防止する形状をしています。

　

護性証第0038号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

385

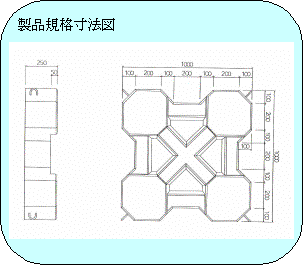

ブロック寸法

　

(m)

1.000×1.000×0.250

ブロック平均高

ho

(m)

0.167

揚力作用面積

Ab

(m²)

0.754

抗力作用面積

Ad

(m²)

0.235

横揚力作用面積

Abx

(m²)

0.754

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.16

抗力係数

CDs

　

0.85

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.33

抗力係数

CDm

　

1.08

揚力に対する回転半径

LL

(m)

0.428

抗力に対する回転半径

LD

(m)

0.436

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.414

※留意点

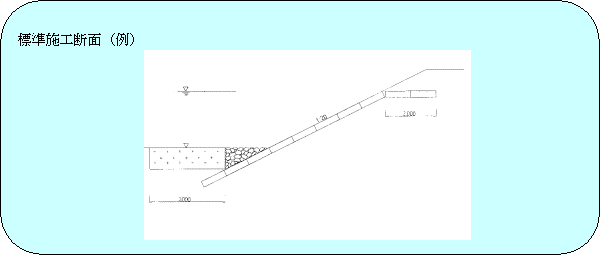

※ブロック設置図

実験条件
　覆土無し、連結無し

問い合わせ先

塩野目ブロック株式会社

栃木県那須郡烏山町宮原１７６　TEL 0287(82)2679 FAX 0287(84)1794

http://www4.ocn.ne.jp/~shionome/

〈E-mail〉　shionome@crux.ocn.ne.jp
