張りブロック

製品名　　
Iレンロック　２５型

　

用途・特徴

法面勾配が1：1.5より緩い護岸で使用します。形状及び表面の色・質感ともに自然石に近いぎ石をI型状に一体化したものです。必要に応じて製品相互を連結することができます。

　

護性証第0037号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

370

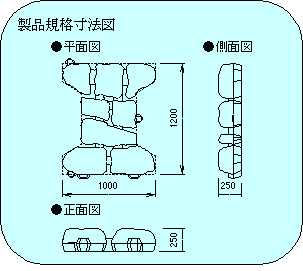

ブロック寸法

　

(m)

1.200×1.000×0.250

ブロック平均高

ho

(m)

0.164

揚力作用面積

Ab

(m2)

0.868

抗力作用面積

Ad

(m2)

0.269

横揚力作用面積

Abx

(m2)

0.868

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.11

抗力係数

CDs

　

0.62

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.18

抗力係数

CDm

　

0.84

揚力に対する回転半径

LL

(m)

0.370

抗力に対する回転半径

LD

(m)

0.543

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.277

※留意点

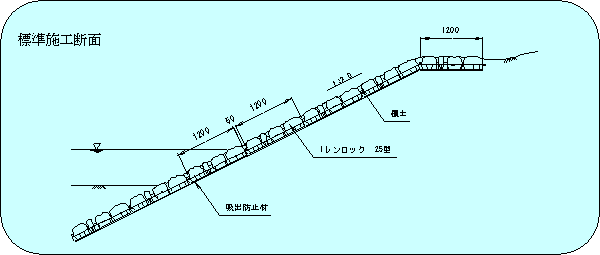

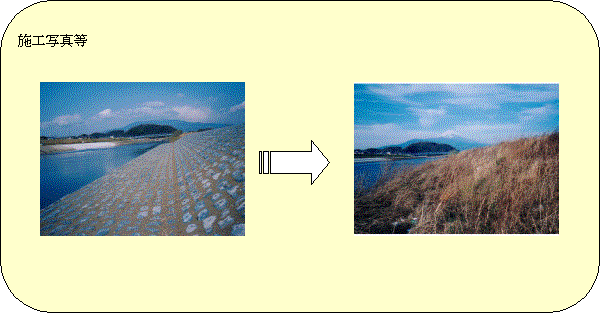

※ブロック設置図

実験条件
覆土無し、客土無し、連結無し

問い合わせ先

日建工学株式会社　総合技術研究所

新宿区西新宿6-10-1　日土地西新宿ビル17F

http://www.nikken-kogaku.co.jp/

〈E-mail〉　giken@nikken-kogaku.co.jp
