サングリーンロック

張りブロック

製品名　　
サングリーンロック

　

用途・特徴

1個の大きさが2㎡と大型化された覆土用ブロックです。
河川・水路・遊水地等の法面勾配が1:1.5より緩い護岸工に使用します。
表面の突起はブロック布設後ボックス形状となり、覆土の侵食を防止します。
ブロック相互は連結筋により一体化する構造です。

　

護性証第0036号

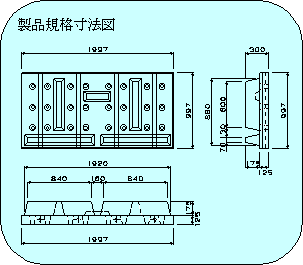

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

700

ブロック寸法

　

(m)

1.000×2.000×0.300

ブロック平均高

ho

(m)

0.170

揚力作用面積

Ab

(m²)

1.991

抗力作用面積

Ad

(m²)

0.256

横揚力作用面積

Abx

(m²)

1.991

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.11

抗力係数

CDs

　

1.01

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.19

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.18

抗力係数

CDm

　

1.08

揚力に対する回転半径

LL

(m)

0.944

抗力に対する回転半径

LD

(m)

0.732

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.227

※留意点

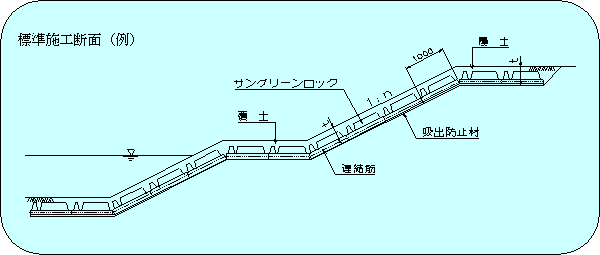

※ブロック設置図

試験条件
　覆土無し、客土無し

問い合わせ先

藤村ヒューム管株式会社　開発部

新潟県柏崎市栄町7番8号 TEL 0257(22)3144 FAX 0257(21)4624

http://www.fujimura.gr.jp/

〈E-mail〉　kaihatu@fujimura.gr.jp
