張りブロック

製品名　　
翠連

　

用途・特徴

河川や水路等の護岸工に使用する透水型連節ブロックです。
法面勾配が1:1.5より緩い護岸に適しています。
ブロック本体の連続空隙やブロック間の間詰土砂等により緑化が可能です。
各ブロックは連結線により一体化されます。

　

護性証第0032号

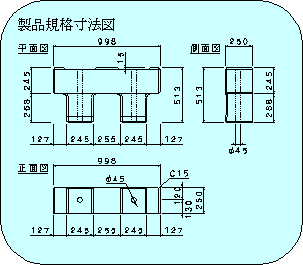

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

180

ブロック寸法

　

(m)

0.998×0.513×0.250

ブロック平均高

ho

(m)

0.174

揚力作用面積

Ab

(m2)

0.367

抗力作用面積

Ad

(m2)

0.126

横揚力作用面積

Abx

(m2)

0.367

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.16

抗力係数

CDs

　

0.68

横揚力係数

CLXs

　

0.02(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.00

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.47

抗力係数

CDm

　

2.20

揚力に対する回転半径

LL

(m)

0.279

抗力に対する回転半径

LD

(m)

0.394

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.014

※留意点

実験条件
　中詰無し、連結無し

問い合わせ先

ランデス株式会社　技術営業部

岡山県真庭郡落合町大字開田630-1 TEL 0867(52)1141 FAX 0867(52)3515

http://www.landes.co.jp/

〈E-mail〉　info@landes.co.jp
