張りブロック

製品名　　
旭式ＬＳ型ブロック　３８０キロタイプ

　

用途・特徴

河川・水路・遊水地等の護岸に使用する張りブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロック相互は鉄筋溶接により連結し、間詰コンクリートを打設します。

　

護性証第0029号

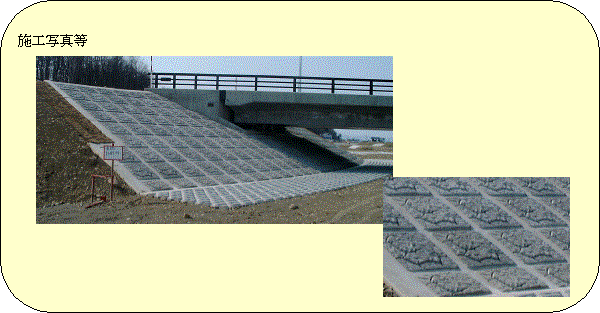

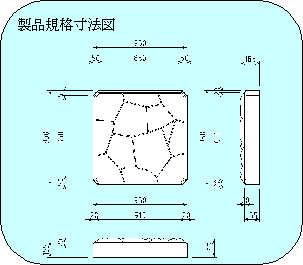

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

350.5

ブロック寸法

　

(m)

0.950×0.950×0.185

ブロック平均高

ho

(m)

0.170

揚力作用面積

Ab

(m2)

0.898

抗力作用面積

Ad

(m2)

0.174

横揚力作用面積

Abx

(m2)

0.898

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.22

抗力係数

CDs

　

0.50

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.06

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.54

抗力係数

CDm

　

0.52

揚力に対する回転半径

LL

(m)

0.591

抗力に対する回転半径

LD

(m)

0.111

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.074

※留意点

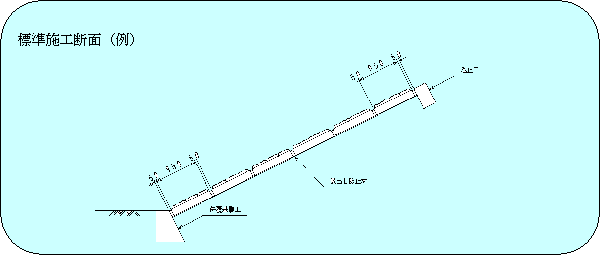

※ブロック設置図

実験条件
　　連結無し、覆土無し

問い合わせ先

株式会社　旭ダンケ　生産部　開発設計課

旭川市東鷹栖東３条４丁目 TEL 0166(57)2011 FAX 0166(57)2099

http://www.asahidanke.co.jp/

〈E-mail〉　seisan-kaihatsu@asahidanke.co.jp
