張りブロック

製品名　　

旭式Ｙ型ブロック　２号ブロック３４０キロタイプ

　

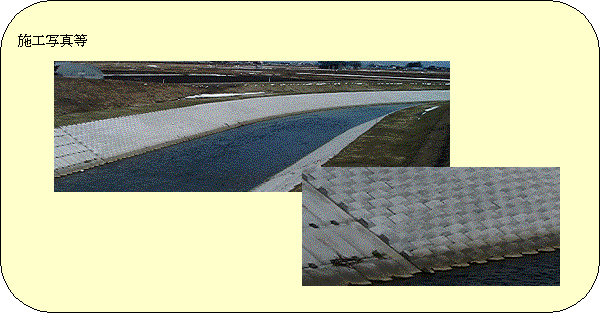

用途・特徴

河川・水路・遊水地等の護岸に使用する小型連節ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロック相互は連結線により一体化する構造です。

　

護性証第0027号

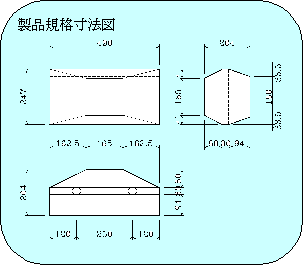

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

42.8

ブロック寸法

　

(m)

0.490×0.247×0.204

ブロック平均高

ho

(m)

0.154

揚力作用面積

Ab

(m2)

0.121

抗力作用面積

Ad

(m2)

0.044

横揚力作用面積

Abx

(m2)

0.121

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.16

抗力係数

CDs

　

0.36

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.08

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.76

抗力係数

CDm

　

0.56

揚力に対する回転半径

LL

(m)

0.240

抗力に対する回転半径

LD

(m)

0.066

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.175

※留意点

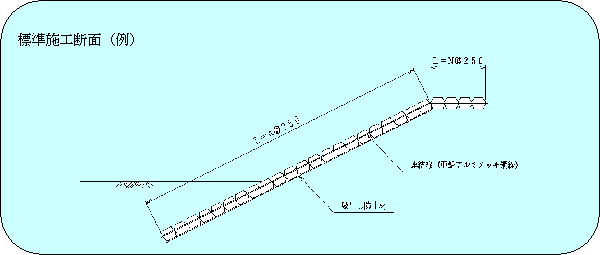

※ブロック設置図

実験条件
　　連結無し、覆土無し

※　抗力作用面積の数値に誤りがありましたので、お詫びのうえ、訂正いたしました。

（平成17年3月）
