張りブロック

製品名　　
バンキングブロックＨ３６０キロタイプ

　

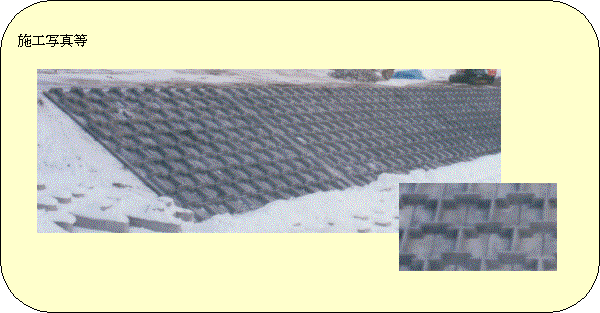

用途・特徴

河川・水路・遊水地等の護岸に使用する覆土用大型連節ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロック相互は連結線により一体化する構造であり、表面の突起は覆土の侵食を防止する形状をしています。

　

護性証第0026号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

362.3

ブロック寸法

　

(m)

0.990×0.996×0.326

ブロック平均高

ho

(m)

0.160

揚力作用面積

Ab

(m2)

0.986

抗力作用面積

Ad

(m2)

0.306

横揚力作用面積

Abx

(m2)

0.986

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.05

抗力係数

CDs

　

0.82

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.31

抗力係数

CDm

　

1.27

揚力に対する回転半径

LL

(m)

0.193

抗力に対する回転半径

LD

(m)

0.242

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

1.662

※留意点

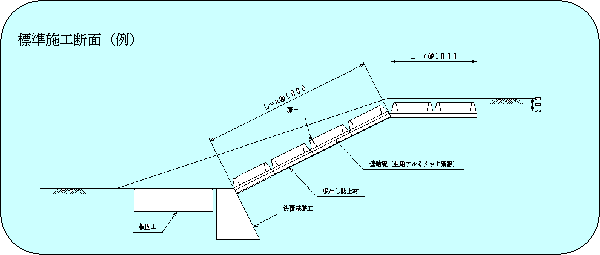

※ブロック設置図

実験条件
　　連結無し、覆土無し

問い合わせ先

株式会社　旭ダンケ　生産部　開発設計課

旭川市東鷹栖東３条４丁目 TEL 0166(57)2011 FAX 0166(57)2099

http://www.asahidanke.co.jp/

〈E-mail〉　seisan-kaihatsu@asahidanke.co.jp
