張りブロック

製品名　　
ジェロック　Ａ１２０型

　

用途・特徴

擬岩ブロック間を梁で一体化した大型連結ブロックです。
空隙率が大きく（体積比／約38％）植物の根が張りやすい構造としています。

　

護性証第0024号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

360

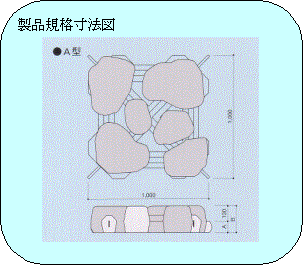

ブロック寸法

　

(m)

1.000×1.000×0.250

ブロック平均高

ho

(m)

0.153

揚力作用面積

Ab

(m2)

0.811

抗力作用面積

Ad

(m2)

0.233

横揚力作用面積

Abx

(m2)

0.811

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.12

抗力係数

CDs

　

0.79

横揚力係数

CLXs

　

0.02(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.05

抗力係数

CDg

　

0.10

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.16

抗力係数

CDm

　

0.90

揚力に対する回転半径

LL

(m)

0.215

抗力に対する回転半径

LD

(m)

0.355

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.389

※留意点

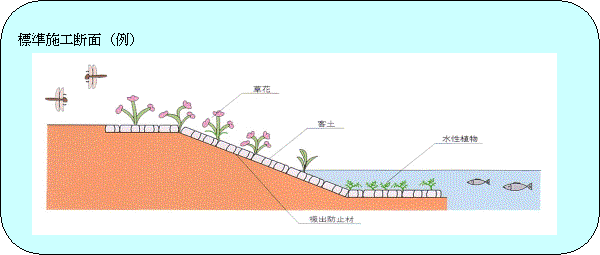

※ブロック設置図

実験条件
　　連結無し、覆土無し

問い合わせ先

マックストン株式会社　開発本部

静岡県富士市今泉3650-2 TEL 0545(21)1110 FAX 0545(21)0064

〈E-mail〉　eigyo@maxstone.co.jp
