ポラカブル

張りブロック

製品名　　
ポラカブル

　

用途・特徴

整形した多孔質の球状玉石を、数十個単位に結束してユニット化したブロックです。
法面勾配１：１．５以上の緩い護岸または河床に使用できます。

　

護性証第0022号

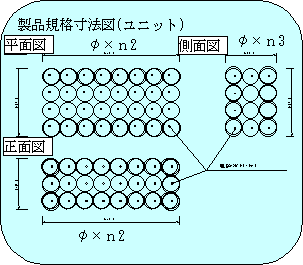

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

385

ブロック寸法

　

(m)

1.250×1.250×0.250

ブロック平均高

ho

(m)

0.131

揚力作用面積

Ab

(m²)

1.225

抗力作用面積

Ad

(m²)

0.245

横揚力作用面積

Abx

(m²)

1.225

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.04

抗力係数

CDs

　

0.72

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.17

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.11

抗力係数

CDm

　

1.14

揚力に対する回転半径

LL

(m)

0.185

抗力に対する回転半径

LD

(m)

0.378

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.172

※留意点

実験条件
　覆土無し、連結無し

問い合わせ先

全国ポラカブル工業会　事務局：和光コンクリート工業株式会社内

宮崎県日向市向江町2-125　TEL:0982-52-3610　FAX:0982-54-4681

http://www.wakocon.co.jp/

〈E-mail〉　info@wakocon.co.jp
