張りブロック

製品名　　
グラスティ　340型

　

用途・特徴

河川・ダム・遊水池などの護岸に使用する植生ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
豊富な客土量は水分を十分に確保し,植物の繁茂を助けます。
植生面積が広く緑の多い自然の豊かな景観をつくります。
ブロック上面のT字型突起が客土の流出を防ぎます。

　

護性証第0018号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

340

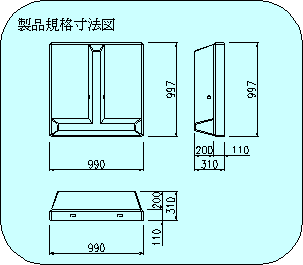

ブロック寸法

　

(m)

0.997×0.997×0.310

ブロック平均高

ho

(m)

0.150

揚力作用面積

Ab

(m2)

0.987

抗力作用面積

Ad

(m2)

0.291

横揚力作用面積

Abx

(m2)

0.987

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.03

抗力係数

CDs

　

0.88

横揚力係数

CLXs

　

0.03(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.13

抗力係数

CDm

　

1.16

揚力に対する回転半径

LL

(m)

0.165

抗力に対する回転半径

LD

(m)

0.424

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

1.534

※留意点

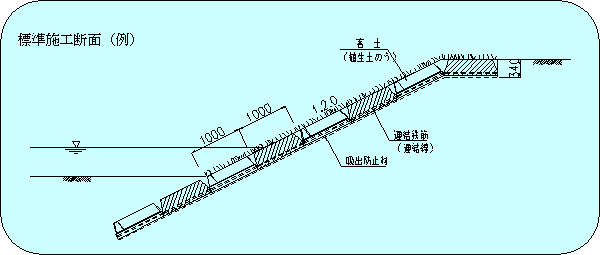

※ブロック設置図

実験条件
　覆土無し、客土無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
