張りブロック

製品名　　
グラストン360型

　

用途・特徴

河川・ダム・遊水池などの護岸に使用する自然再生型ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
客土が地盤と連続するので、植物には十分な水分が補給され根も定着します。
繁茂した草木がブロック面を覆い隠します。
鋼線連結なので屈撓性に優れます。

　

護性証第0015号

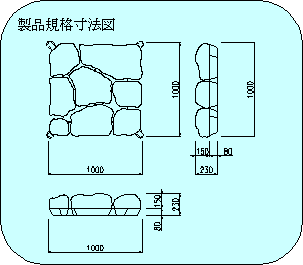

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

361

ブロック寸法

　

(m)

1.000×1.000×0.230

ブロック平均高

ho

(m)

0.190

揚力作用面積

Ab

(m2)

0.824

抗力作用面積

Ad

(m2)

0.209

横揚力作用面積

Abx

(m2)

0.824

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.12

抗力係数

CDs

　

0.52

横揚力係数

CLXs

　

0.01（右方向）

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.10

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.21

抗力係数

CDm

　

0.69

揚力に対する回転半径

LL

(m)

0.589

抗力に対する回転半径

LD

(m)

0.485

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.735

※留意点

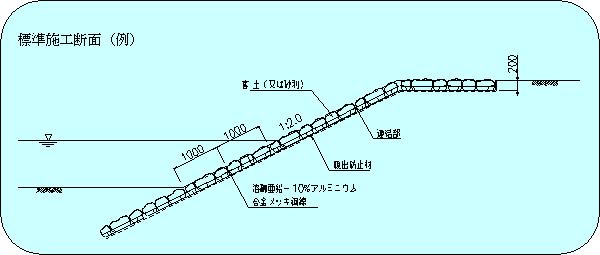

※ブロック設置図

実験条件
　客土無し、連結無し

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
