ビーハイブ２ｔ

根固めブロック

製品名　　
ビーハイブ２ｔ

　

用途・特徴

根固工、護床工、水叩工、水制工、導流堤、護岸工、法覆工（法勾配は自由）に使用します。
重心が低い構造となっています。

　

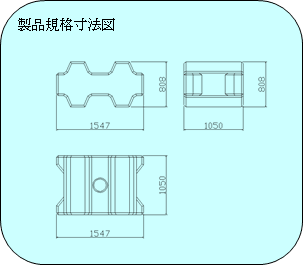

製品規格寸法図

製品単体写真

護性証第0013号

◆ 形状諸元

諸元項目

原型値

　ブロック重量

　

(kgf)

2001

　ブロック寸法

　

(m)

1.050×1.547×0.808

　ブロック平均高

h_o

(m)

0.494

　揚力作用面積

A_b

(m²)

1.438

　抗力作用面積

A_d

(m²)

0.846

　横揚力作用面積

A_bx

(m²)

1.438

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Ls

　

0.22

　抗力係数

C_Ds

　

0.81

　横揚力係数

C_LXs

　

0.02（右方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

　揚力係数

C_Lg

　

0.02

　抗力係数

C_Dg

　

0.06

　横揚力係数

C_LXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

原型値

　揚力係数

C_Lm

　

0.46

　抗力係数

C_Dm

　

1.67

　揚力に対する回転半径

L_L

(m)

　抗力に対する回転半径

L_D

(m)

○群体ブロックの相当粗度

測定項目

特性値

　相当粗度

K_S

(m)

1.272

※留意点

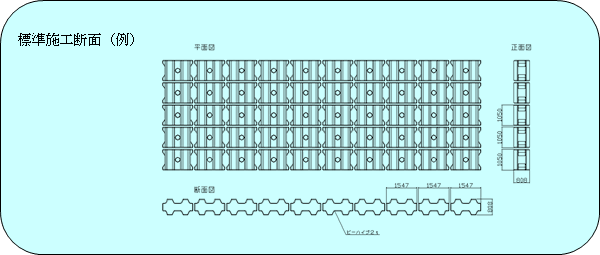

※ブロック設置図

実験条件
　連結無し

問い合わせ先

技研興業株式会社　製品事業本部

東京都杉並区阿佐谷南三丁目７－２　Tel. 03(3398)8521 Fax. 03(3398)8553

http://www.gikenko.co.jp/ 〈E-mail〉　seihin@gikenko.co.jp
