根固めブロック

製品名　　
ホロースケヤー　0.5ｔ型

　

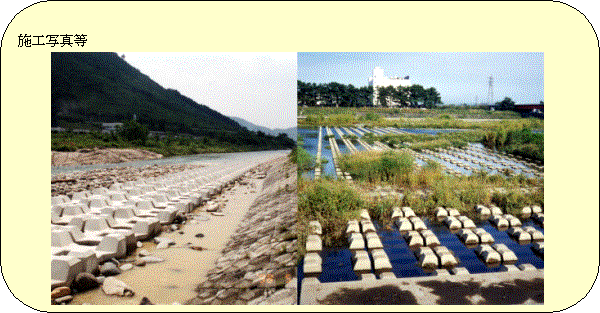

用途・特徴

河川・ダム・水路等の根固工・護床工・床固工に使用する根固・護床ブロックです。
ブロックは正四角形で中空四脚式になっており、0.5t〜50tまでのタイプがあります。
ブロック相互は連結金具により一体化することもできます。

　

護性証第0012号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

502

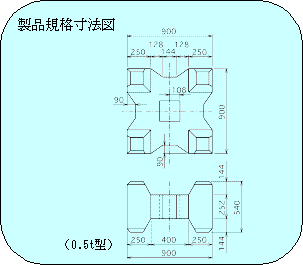

ブロック寸法

　

(m)

0.900×0.900×0.540

ブロック平均高

ho

(m)

0.269

揚力作用面積

Ab

(m2)

0.665

抗力作用面積

Ad

(m2)

0.345

横揚力作用面積

Abx

(m2)

0.665

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.10

抗力係数

CDs

　

0.92

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.06

横揚力係数

CLXg

　

0.01(右方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.19

抗力係数

CDm

　

1.41

揚力に対する回転半径

LL

(m)

0.177

抗力に対する回転半径

LD

(m)

0.701

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.135

※留意点

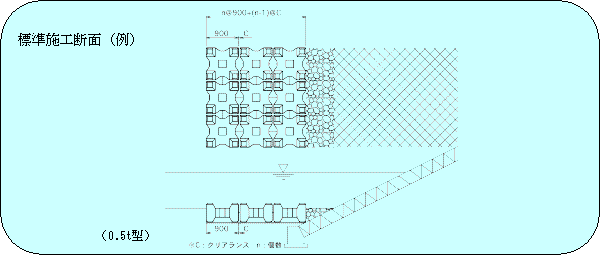

※ブロック設置図

実験条件
　連結無し

問い合わせ先

菱和コンクリート株式会社　技術部

東京都文京区大塚3-5-9　　TEL 03 (5981) 8691 　FAX 03 (5981) 8692
