自立フレーム（標準タイプ）

積みブロック

製品名　　
自立フレーム（標準タイプ）

　

用途・特徴

河川・水路・遊水地等の護岸工に使用する空積み構造の大型積みブロックです。
法面の勾配が1:1.0より急な護岸に使用します。
ブロック相互は強固な噛み合わせ機能により一体化します。

　

護性証第0011号

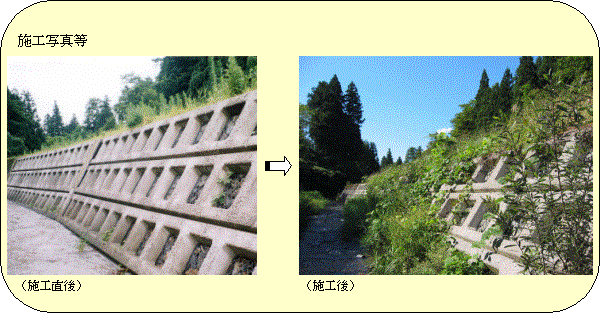

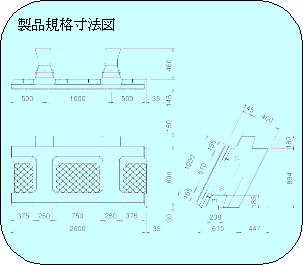

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

412

ブロック寸法

　

(m)

1.000×2.000×0.160

ブロック平均高

ho

(m)

0.090

揚力作用面積

Ab

(m²)

1.363

抗力作用面積

Ad

(m²)

0.143

横揚力作用面積

Abx

(m²)

1.363

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.06

抗力係数

CDs

　

0.87

横揚力係数

CLXs

　

0.01（左方向）

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.40

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.12

抗力係数

CDm

　

1.01

揚力に対する回転半径

LL

(m)

1.135

抗力に対する回転半径

LD

(m)

1.062

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.195

※留意点

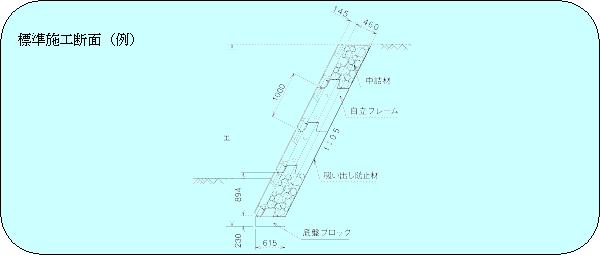

※ブロック設置図

実験条件
　覆土無し、客土無し、群体設置時において流水が作用する部分のみ対象（控え厚部は対象外）

問い合わせ先

菱和コンクリート株式会社　技術部

東京都文京区大塚3-5-9　　TEL 03 (5981) 8691 　FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
