覆土ブロック　３００型

張りブロック

製品名　　
覆土ブロック　３００型

　

用途・特徴

河川・水路・遊水地等の護岸工に使用する大型の覆土用ブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロック相互は連結線により一体化する構造です。

　

護性証第0010号

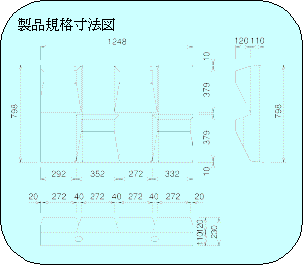

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

315

ブロック寸法

　

(m)

0.798×1.248×0.230

ブロック平均高

ho

(m)

0.138

揚力作用面積

Ab

(m²)

0.996

抗力作用面積

Ad

(m²)

0.144

横揚力作用面積

Abx

(m²)

0.996

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.11

抗力係数

CDs

　

0.63

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.17

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.19

抗力係数

CDm

　

1.01

揚力に対する回転半径

LL

(m)

0.752

抗力に対する回転半径

LD

(m)

0.566

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.445

※留意点

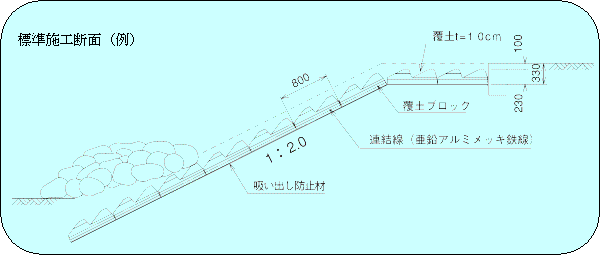

※ブロック設置図

実験条件
　覆土無し、連結無し

問い合わせ先

菱和コンクリート株式会社　技術部

東京都文京区大塚3-5-9　　TEL 03 (5981) 8691 　FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
