張りブロック

製品名　　

草石　Ｓ−３６０型

　

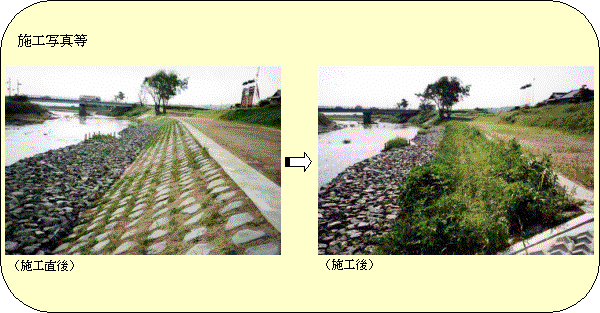

用途・特徴

河川・水路・遊水地等の護岸工に使用する張りブロックです。４個の大型の擬石をフレームに連結させて１枚のブロックにしたタイプです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロック相互は連結金具や連結線により一体化する構造です。

　

護性証第0009号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

360

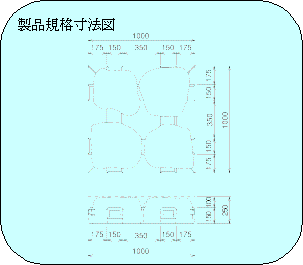

ブロック寸法

　

(m)

1.000×1.000×0.250

ブロック平均高

ho

(m)

0.157

揚力作用面積

Ab

(m2)

0.765

抗力作用面積

Ad

(m2)

0.216

横揚力作用面積

Abx

(m2)

0.765

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.25

抗力係数

CDs

　

0.68

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.09

抗力係数

CDg

　

0.13

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.27

抗力係数

CDm

　

0.95

揚力に対する回転半径

LL

(m)

0.535

抗力に対する回転半径

LD

(m)

0.541

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.305

※留意点

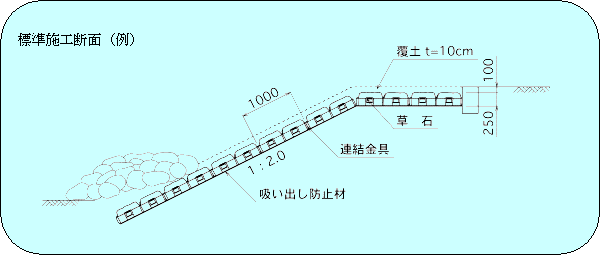

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

※　ブロック寸法、揚力作用面積の数値が誤っていましたので、お詫びのうえ、修正いたしました。

（平成17年3月）

問い合わせ先

菱和コンクリート株式会社　技術部

東京都文京区大塚3-5-9　　TEL 03 (5981) 8691 　FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
