張りブロック

製品名　　
ステップブロック水密タイプ2.0型

　

用途・特徴

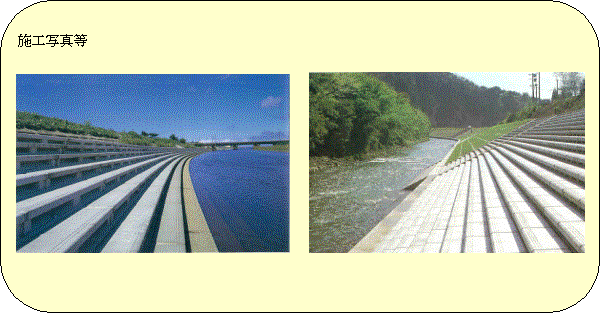

公園・遊泳場・釣り場・船の発着場・花火の観覧席等のレクリェーション施設に使用する階段タイプのブロックです。

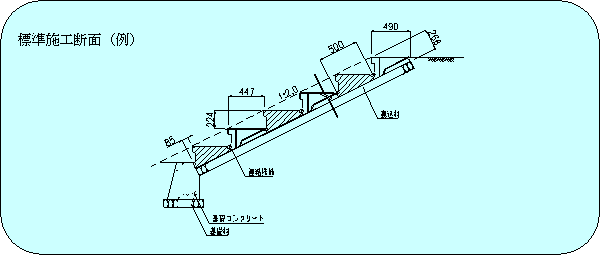

法面の勾配が1：1.5〜1：3.0の護岸に対応します。
現場打ち階段工にくらべて施工性、品質、外観などが優れ、既存の大型護岸ブロックと併用して組合わせ配列できます。

　

護性証第0003号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

313

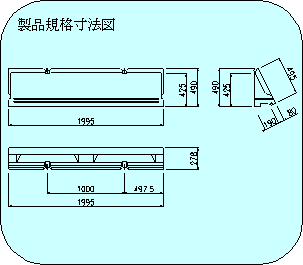

ブロック寸法

　

(m)

0.495×1.995×0.278

ブロック平均高

ho

(m)

0.158

揚力作用面積

Ab

(m2)

0.987

抗力作用面積

Ad

(m2)

0.078

横揚力作用面積

Abx

(m2)

0.987

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.04

抗力係数

CDs

　

0.71

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.14

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.08

抗力係数

CDm

　

0.82

揚力に対する回転半径

LL

(m)

1.007

抗力に対する回転半径

LD

(m)

0.837

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.024

※留意点

実験条件
　　特になし。

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
