●概要

　ラジアルゲートはピン回転の円弧形状であることから、放流水脈の水理特性に優れています。しかし従来のラジアルゲートは、主要部材である脚柱が圧縮部材として使用されています。
　鋼材は引張りには大変強いが、圧縮に対しては座屈を考慮するとあまり強いとはいえません。そこで発想を転換し、材料の特性を活かしたゲート構造として、引張りラジアルゲートの概念を生み出しました。

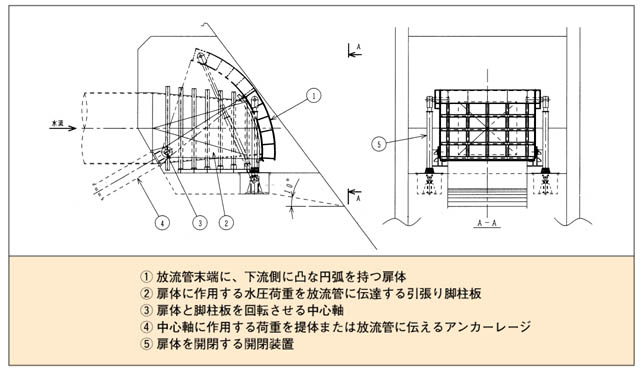

●基本的構造

●開発の経緯

　建設コスト縮減を図りながら、今日のダム放流設備に要求される水理機能を満たし、かつ各種の合理化施工や既設ダムの再開発にも適用でき、景観設計の面でも優れた流量調節ゲートを開発することが求められています。このような要求を満たすことのできるゲートとして、水門の風土工学研究において2枚扉の引張りラジアルゲートを研究開発しました。引張りラジアルゲートは試設計で他ゲートより重量が約30%程度軽減することが出来ます。なお、平成12年度沖縄開発庁・羽地ダムの河川維持用水等放流設備、および非常用放流設備の主ゲートとして2枚扉の引張りラジアルゲートが製作据付されることになりました。その後、改善を加えより水理特性、操作性、安全性などに優れた１枚扉の引張りラジアルゲートの開発をおこなってきました。

●特徴

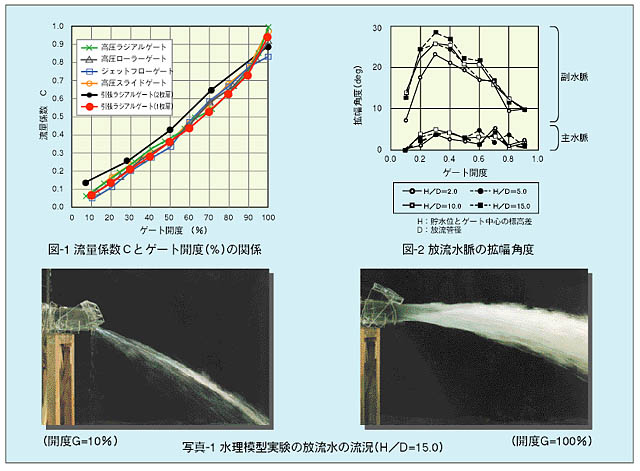

●水理特性
