根固めブロック

製品名

テトラネオ 4t型 A方向



用途・特徴

根固工、床固工、水制工、締切工等に適用できます。 突起によるかみ合わせ効果が高く、また無筋で空隙率が大きいため経済性に優れています。規格は2t型、4t型、6t型、12t型、20t型、30t型、50t型および70t型の8種があります。

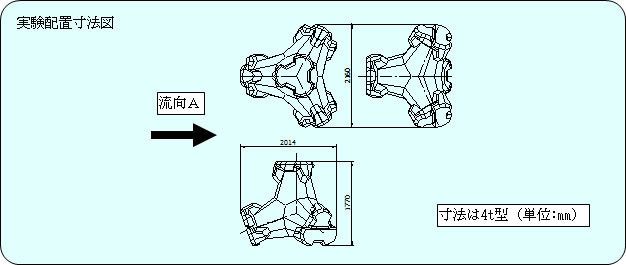

実験配置寸法図

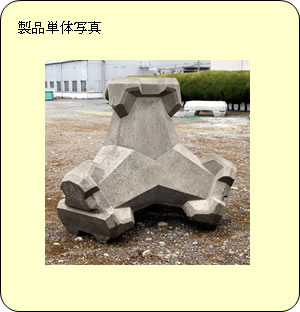

製品単体写真

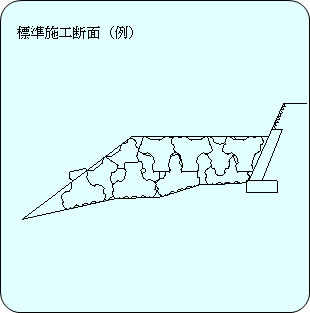

標準施工断面(例)

施工写真等

護性証第0169号

◆ 形状諸元

ブロック諸元
原型値

 ブロック質量



(kg)

4002.0

 ブロック寸法 幅B×長さL×高さH



(m)

2.160×2.014×1.770

 ブロック平均高

ho

(m)

0.457

 揚力作用面積

Ab

(m2)

2.509

 抗力作用面積

Ad

(m2)

2.486

 横揚力作用面積

Abx

(m2)

2.509
     * 設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLs



0.030

 抗力係数

CDs



0.594

 横揚力係数

CLXs



0.011(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLg



0.019

 抗力係数

CDg



0.038

 横揚力係数

CLXg



0.006(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

 揚力係数

CLm



0.055

 抗力係数

CDm



0.628

 揚力に対する回転半径

LL

(m)

0.072

 抗力に対する回転半径

LD

(m)

0.824

○群体ブロックの相当粗度

測定項目
特性値

 相当粗度

KS

(m)

6.026

※留意点

※ブロック設置図

実験条件
 覆土無し、客土無し、連結無し

ブロック設置図

問い合わせ先

株式会社不動テトラ ブロック環境事業本部 技術部

東京都中央区日本橋小網町7-2 TEL 03(5644)8585 FAX 03(5644)8587

http://www.fudotetra.co.jp/

〈E-mail〉 block_info@fudotetra.co.jp
