根固めブロック

製品名

三柱ブロック2t型(A方向)



用途・特徴

根固工・床固工・水制工として使用できます。
3本の柱が互いに直交した構造であるため、噛合せ効果が大きく、安定性に優れています。また、ブロック天端面に鉄筋を挿入することで、ブロック同士の連結が可能です。製品規格は、0.5t型から80t型まであります。

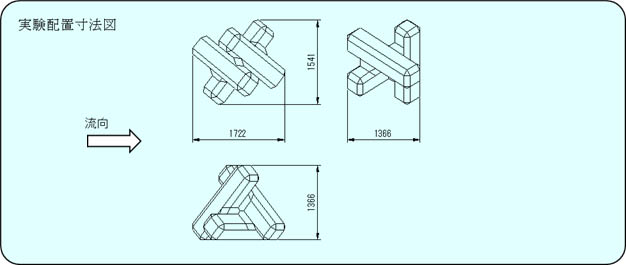

実験配置寸法図

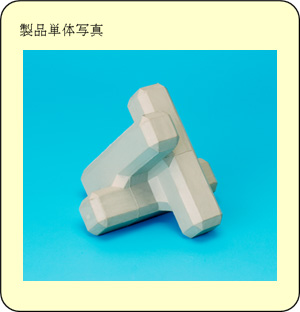

製品単体写真

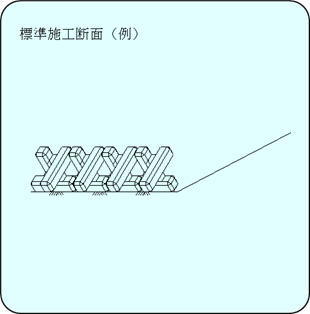

標準施工断面(例)

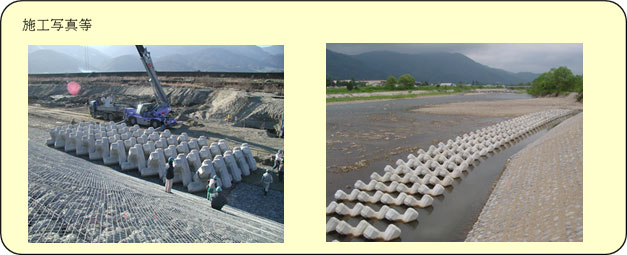

施工写真等

護性証第0165号

◆ 形状諸元

ブロック諸元
原型値

 ブロック質量



(kg)

1899.0

 ブロック寸法 幅B×長さL×高さH



(m)

1.541×1.722×1.366

 ブロック平均高

ho

(m)

0.542

 揚力作用面積

Ab

(m2)

1.527

 抗力作用面積

Ad

(m2)

1.434

 横揚力作用面積

Abx

(m2)

1.527
     * 設置方法に応じたブロック諸元

◆ 水理特性



○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLs



-0.018

 抗力係数

CDs



0.795

 横揚力係数

CLXs



-0.095(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLg



0.028

 抗力係数

CDg



0.027

 横揚力係数

CLXg



0.000(右方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

 揚力係数

CLm



0.169

 抗力係数

CDm



0.936

 揚力に対する回転半径

LL

(m)

0.096

 抗力に対する回転半径

LD

(m)

0.504

○群体ブロックの相当粗度

測定項目
特性値

 相当粗度

KS

(m)

3.354

※留意点

※ブロック設置図

実験条件
 覆土無し、客土無し、連結無し

ブロック設置図
