張りブロック

製品名

擬石階段ブロック みち草



用途・特徴

表面意匠に擬石模様を施した階段ブロック。護岸階段工として用いる。
法面の勾配は1:1.5,2.0,3.0に対応可。
連結鉄筋によって相互連結する。

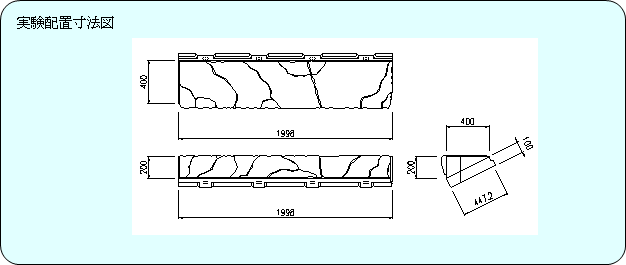

実験配置寸法図

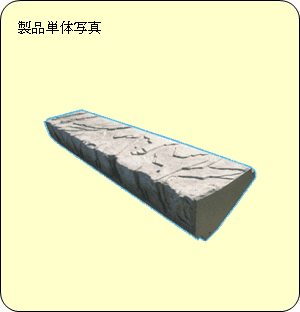

製品単体写真

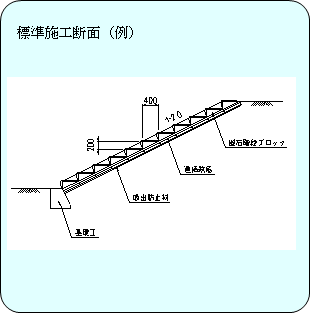

標準施工断面(例)

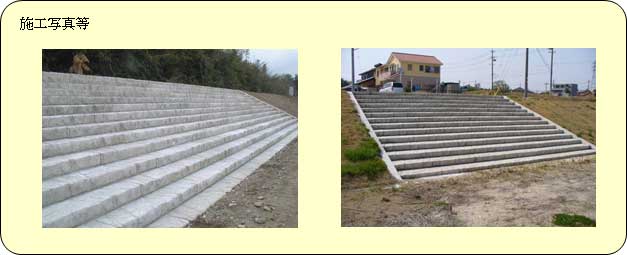

施工写真等

護性証第0161号

◆ 形状諸元

ブロック諸元
原型値

 ブロック質量



(kg)

384.1

 ブロック寸法 幅B×長さL×高さH



(m)

0.447×1.998×0.315

 ブロック平均高

ho

(m)

0.187

 揚力作用面積

Ab

(m2)

0.894

 抗力作用面積

Ad

(m2)

0.085

 横揚力作用面積

Abx

(m2)

0.894
     * 設置方法に応じたブロック諸元

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLs



0.074

 抗力係数

CDs



0.732

 横揚力係数

CLXs



-0.001(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLg



0.035

 抗力係数

CDg



0.248

 横揚力係数

CLXg



-0.004(右方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

 揚力係数

CLm



0.090

 抗力係数

CDm



0.660

 揚力に対する回転半径

LL

(m)

1.055

 抗力に対する回転半径

LD

(m)

0.735

○群体ブロックの相当粗度

測定項目
特性値

 相当粗度

KS

(m)

0.049

※留意点

※ブロック設置図

実験条件
 覆土無し、客土無し、連結無し

ブロック設置図
