ブロックマット

製品名　　

シビックマット（4分割）

　

用途・特徴

シビックマットは吸出し防止機能を有したシートとコンクリートブロックが一体となったのり面保護材料で、一般的にブロックマットと呼ばれる製品です。覆土により植生を図ることが出来ます。また、シビックマット特有の幾何学模様が足掛けとなり、階段の機能を有します。

　

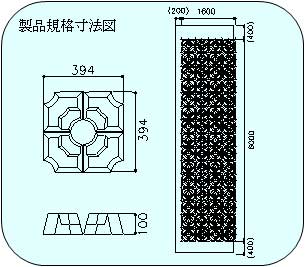

製品規格寸法図

　

製品単体写真

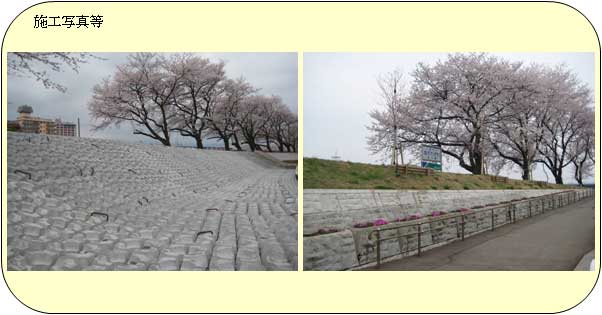

施工写真等

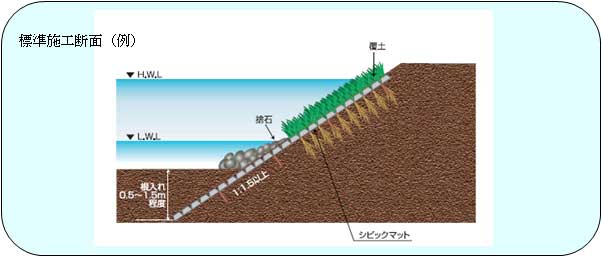

標準施工断面

護性証第0141号

◆ 形状諸元

諸元項目
原型値

　ブロック質量

　

(kg)

20（4個セット）

　ブロック寸法

　

(m)

0.398×0.398×0.100

　ブロック平均高

ho

(m)

0.054

　揚力作用面積

Ab

(m2)

0.134

　抗力作用面積

Ad

(m2)

0.034

　横揚力作用面積

Abx

(m2)

0.134

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

　揚力係数

CLs

　

0.08

　抗力係数

CDs

　

0.55

　横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

　揚力係数

CLg

　

0.03

　抗力係数

CDg

　

0.13

　横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

　揚力係数

CLm

　

0.03

　抗力係数

CDm

　

0.79

　揚力に対する回転半径

LL

(m)

0.012

　抗力に対する回転半径

LD

(m)

0.082

○群体ブロックの相当粗度

測定項目
特性値

　相当粗度

KS

(m)

0.173

※留意点

※ブロック設置図

実験条件
　覆土無し

ブロック設置図

問い合わせ先

前田工繊株式会社　開発部
  福井県坂井市春江町沖布目38-3　TEL 0776-51-9202　 FAX 0776-51-9203
  http://www.maedakosen.jp/ 〈E-mail〉　k_inoue@mdk.co.jp
