張りブロック

製品名

フレックスA−T型



用途・特徴

河川の護岸および護床用のブロックです。
主に、法面勾配が1:1.5より緩い護岸に使用します。
ブロックの連結がピン構造のため自由に変形し、地山の変動に追随します。
法面の緑化が可能です。
製品厚の異なる3タイプの規格があります。

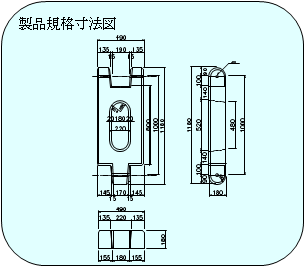

製品規格寸法図



製品単体写真

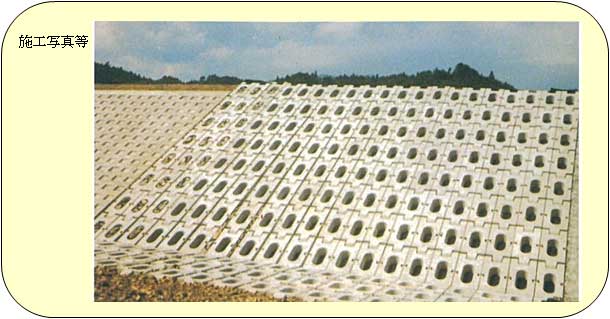

施工写真等

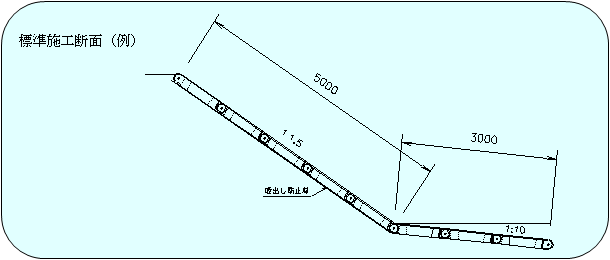

標準施工断面(例)

護性証第0136号

◆ 形状諸元

諸元項目
原型値

 ブロック質量



(kg)

160

 ブロック寸法



(m)

1.180×0.490×0.180

 ブロック平均高

ho

(m)

0.136

 揚力作用面積

Ab

(m2)

0.401

 抗力作用面積

Ad

(m2)

0.205

 横揚力作用面積

Abx

(m2)

0.401

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLs



0.38

 抗力係数

CDs



0.62

 横揚力係数

CLXs



0.04(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

 揚力係数

CLg



0.04

 抗力係数

CDg



0.06

 横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

 揚力係数

CLm



0.63

 抗力係数

CDm



0.86

 揚力に対する回転半径

LL

(m)

0.238

 抗力に対する回転半径

LD

(m)

0.169

○群体ブロックの相当粗度

測定項目
特性値

 相当粗度

KS

(m)

0.419

※留意点

※ブロック設置図

実験条件

ブロック設置図
