張りブロック

製品名

ストーンサークルVA型



用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロックの凸部は、被覆土のすべり出しを抑制し,流速低減の粗度としても有効に作用します。
大型であるため、工期を大幅に短縮できます。



護性証第0123号

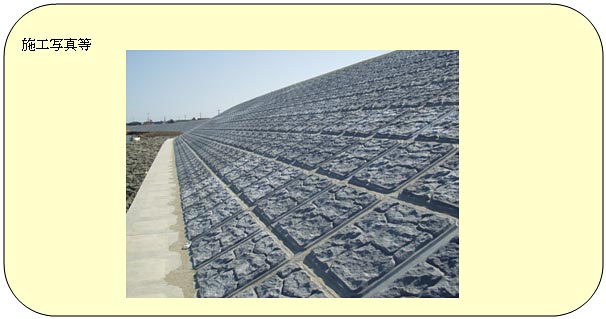

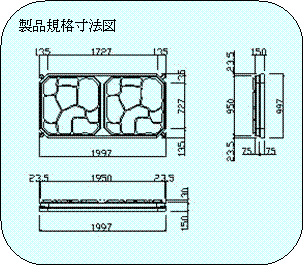

◆ 形状諸元

諸元項目
原型値

ブロック質量



(kg)

705

ブロック寸法



(m)

0.997×1.997×0.180

ブロック平均高

ho

(m)

0.154

揚力作用面積

Ab

(m2)

1.955

抗力作用面積

Ad

(m2)

0.168

横揚力作用面積

Abx

(m2)

1.955

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.08

抗力係数

CDs



0.50

横揚力係数

CLXs



0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.06

抗力係数

CDg



0.36

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.17

抗力係数

CDm



0.62

揚力に対する回転半径

LL

(m)

1.306

抗力に対する回転半径

LD

(m)

0.401

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.133

※留意点

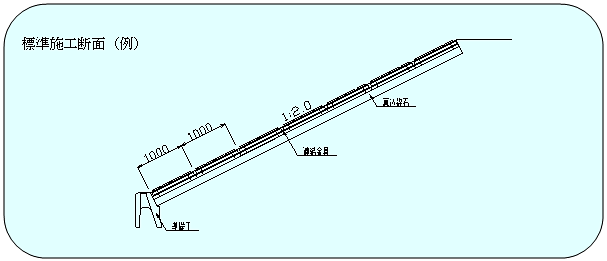

※ブロック設置図

実験条件
  植生、覆土、連結無し

問い合わせ先

共和コンクリート工業株式会社 技術部
  東京都文京区小日向4-6-19 TEL 03(3947)6937 FAX 03(3946)7370
  http://www.kyowa-concrete.co.jp 〈E-mail〉 kyowa@kyowa-concrete.co.jp
