張りブロック

製品名　　

2m2ストーン　200

　

用途・特徴

製品１個の大きさが2㎡の大型張りブロックです。表面には自然石が埋め込んであるため周辺の景観になじみやすく、目地には植生の復元が期待できます。
大型製品で安定性と施工性に優れているため、自然石張（練）工法の代用として使われています。

　

護性証第0109号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

1072

ブロック寸法

　

(m)

1.000×2.000×0.300

ブロック平均高

ho

(m)

0.254

揚力作用面積

Ab

(m2)

1.910

抗力作用面積

Ad

(m2)

0.290

横揚力作用面積

Abx

(m2)

1.910

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.07

抗力係数

CDs

　

0.44

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.04

抗力係数

CDg

　

0.19

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.25

抗力係数

CDm

　

0.70

揚力に対する回転半径

LL

(m)

0.808

抗力に対する回転半径

LD

(m)

0.347

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.174

※留意点

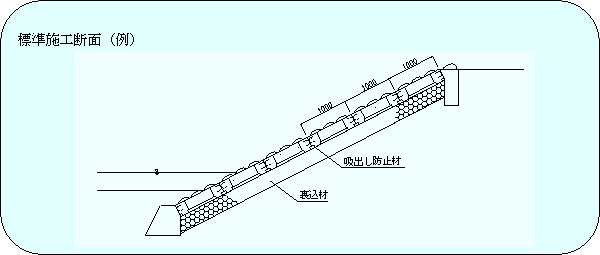

※ブロック設置図

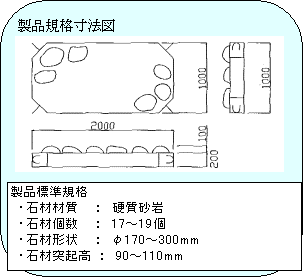

　コンクリートに自然石を埋め込んだブロックであるため、得られた水理特性値は製品標準規格を満たした同一形状の模型を使用した試験によるものである。
　設計対象となるブロックが製品標準規格と異なる場合には、特性値の使用に注意すること。

※　ブロック重量（kg）の数値が誤っていましたので、お詫びの上、修正いたしました。

（平成18年1月）

問い合わせ先

鹿人コンクリート工業株式会社

埼玉県秩父郡小鹿野町大字般若70 TEL 0494(75)2146 FAX 0494(75)2176

http://www.chichibu.ne.jp/~shikando

〈E-mail〉　shikando@chichibu.ne.jp
