張りブロック

製品名

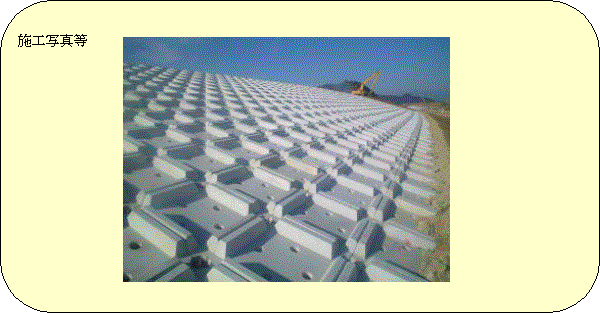

テラボードTA350型



用途・特徴

河川・池沼・水路における護岸用の覆土用大型連結ブロックです。
法面勾配が1:1.5より緩い場所で使用可能です。
金具による連結で全体を一体化します。
突起構造が表土の流出を防ぎます。



護性証第0102号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

351

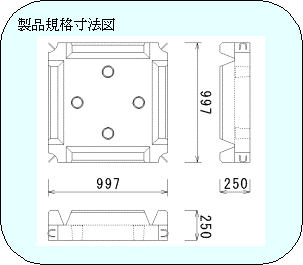

ブロック寸法



(m)

0.997×0.997×0.250

ブロック平均高

ho

(m)

0.160

揚力作用面積

Ab

(m2)

0.954

抗力作用面積

Ad

(m2)

0.232

横揚力作用面積

Abx

(m2)

0.954

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.13

抗力係数

CDs



0.77

横揚力係数

CLXs



0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.01

抗力係数

CDg



0.13

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.34

抗力係数

CDm



1.24

揚力に対する回転半径

LL

(m)

0.465

抗力に対する回転半径

LD

(m)

0.411

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

1.405

※留意点

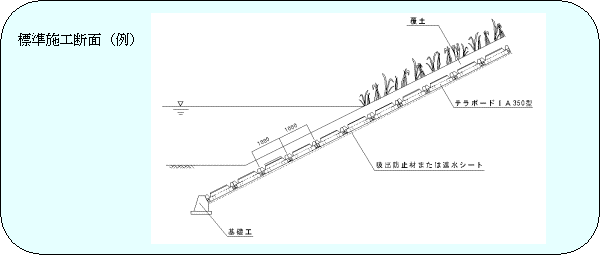

※ブロック設置図

実験条件
 覆土無し

※単体ブロック・群体ブロックの横揚力係数の表記に誤りがありましたので、お詫びのうえ、修正いたしました。

(平成17年3月)

問い合わせ先

株式会社サンブレス 本社

東京都豊島区南大塚3-10-10 3F TEL:03-6907-3735 FAX:03-6907-3731

http://www.sunbless.co.jp

〈E-mail〉 honsya@sunbless.co.jp
