根固めブロック

製品名

ストーンブロック



用途・特徴

河川・水路等の根固工、護床工、床止工、床固工、落差工として使用する根固ブロックです。重心が低く、流れに対して安定し、配列により凹凸がうまくかみ合い連繋性に優れています。また、ブロックに設けた円孔は揚圧力を軽減させる効果があります。製品規格は、0.5・1・2・3・4・5・6・8・10・12t型があります。



護性証第0088号

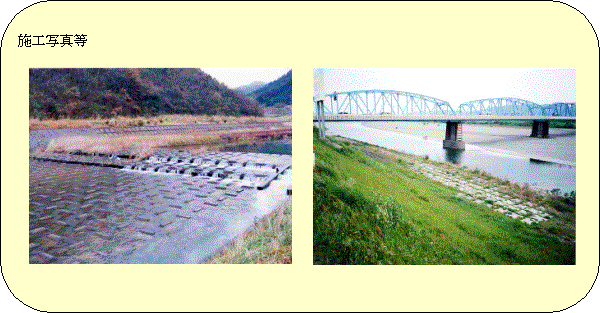

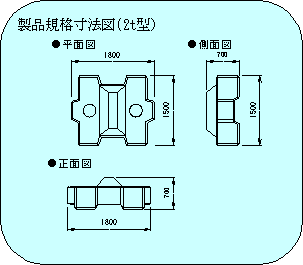

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

2240

ブロック寸法



(m)

1.800×1.500×0.700

ブロック平均高

ho

(m)

0.393

揚力作用面積

Ab

(m2)

2.180

抗力作用面積

Ad

(m2)

0.890

横揚力作用面積

Abx

(m2)

2.180

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.11

抗力係数

CDs



0.51

横揚力係数

CLXs



0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.05

抗力係数

CDg



0.06

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.28

抗力係数

CDm



0.88

揚力に対する回転半径

LL

(m)

0.545

抗力に対する回転半径

LD

(m)

0.696

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.110

※留意点

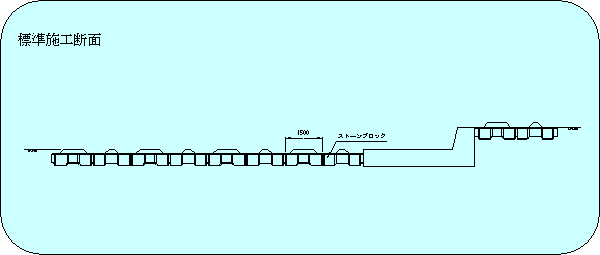

※ブロック設置図

実験条件
 実験は右配列図で実施し、
 図中着色ブロックが測定対象。

問い合わせ先

日建工学株式会社 総合技術研究所

新宿区西新宿6-10-1 日土地西新宿ビル17F

http://www.nikken-kogaku.co.jp/

〈E-mail〉 giken@nikken-kogaku.co.jp
