張りブロック

製品名　　
フェッセル　Ｇタイプ

　

用途・特徴

河川・水路・遊水地等の護岸工に使用する大型の覆土用連節ブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロックの連結は、連結孔に切欠部を設けていますので、ブロック敷設後でも連結鉄筋の挿入作業が可能です。

　

護性証第0083号

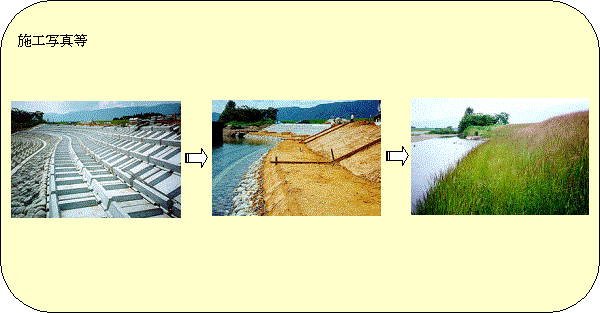

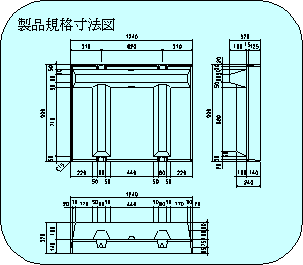

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

470

ブロック寸法

　

(m)

1.000×1.250×0.320

ブロック平均高

ho

(m)

0.173

揚力作用面積

Ab

(m2)

1.228

抗力作用面積

Ad

(m2)

0.232

横揚力作用面積

Abx

(m2)

1.228

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.13

抗力係数

CDs

　

0.59

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.18

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.28

抗力係数

CDm

　

0.83

揚力に対する回転半径

LL

(m)

0.570

抗力に対する回転半径

LD

(m)

0.313

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.594

※留意点

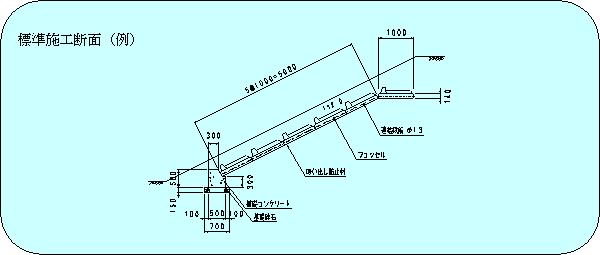

※ブロック設置図

実験条件
　覆土無し、連結無し

問い合わせ先

東王技研株式会社

宮城県仙台市泉区黒松三丁目12-1

http://www2.odn.ne.jp/

〈E-mail〉　tg@pop16.odn.ne.jp

日本興業株式会社　土木事業本部

香川県木田郡三木町鹿庭乙610 TEL 087-899-1180 FAX 087-899-0746

http://www.nihon-kogyo.co.jp/

〈E-mail〉　mdra8@d1.dion.ne.jp
