張りブロック

製品名　　
ＢＧプレート

　

用途・特徴

河川・水路・遊水地等の護岸工に使用する大型の覆土用植生ポーラスコンクリートブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
連続空隙率25%のポーラスコンクリートで成形されています。

　

護性証第0082号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

380

ブロック寸法

　

(m)

0.800×1.250×0.280

ブロック平均高

ho

(m)

0.219

揚力作用面積

Ab

(m2)

0.996

抗力作用面積

Ad

(m2)

0.200

横揚力作用面積

Abx

(m2)

0.996

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.17

抗力係数

CDs

　

0.74

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.13

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.38

抗力係数

CDm

　

0.78

揚力に対する回転半径

LL

(m)

0.692

抗力に対する回転半径

LD

(m)

0.290

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.377

※留意点

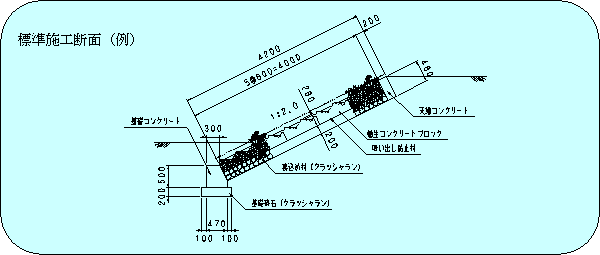

※ブロック設置図

実験条件
　覆土無し、連結無し

問い合わせ先

日本興業株式会社　土木事業本部

香川県木田郡三木町鹿庭乙610 TEL 087-899-1180 FAX 087-899-0746

http://www.nihon-kogyo.co.jp/

〈E-mail〉　mdra8@d1.dion.ne.jp
