張りブロック

製品名

ストーンロック t=185



用途・特徴

河川・水路等の護岸工に使用する大型の覆土用ブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロック相互は連結金具により一体化する構造です。



護性証第0079号

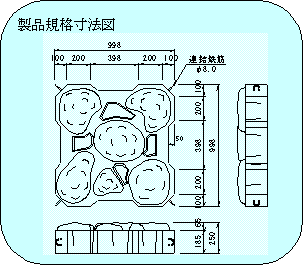

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

425

ブロック寸法



(m)

0.998×0.998×0.250

ブロック平均高

ho

(m)

0.181

揚力作用面積

Ab

(m2)

0.906

抗力作用面積

Ad

(m2)

0.244

横揚力作用面積

Abx

(m2)

0.906

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.15

抗力係数

CDs



0.48

横揚力係数

CLXs



0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.11

抗力係数

CDg



0.11

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.19

抗力係数

CDm



0.60

揚力に対する回転半径

LL

(m)

0.576

抗力に対する回転半径

LD

(m)

0.493

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.304

※留意点

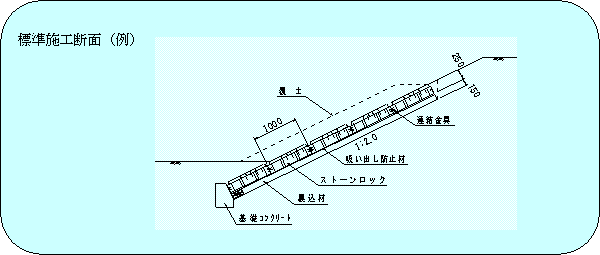

※ブロック設置図

実験条件
 覆土無し、連結無し

問い合わせ先

新田特殊建材工業株式会社 技術部

福島県相馬郡鹿島町川子字滝沢183番地 TEL 0244(46)5101 FAX 0244(46)5254

http://www.niida.net/

〈E-mail〉 niidatok@crux.ocn.ne.jp
