積みブロック

製品名　　
ｎ−ブロック

　

用途・特徴

河川・水路等の護岸工、道路・公園等の擁壁工に使用します。
法面の勾配が1:0.3〜1:1.0の急勾配の護岸等に使用できます。
製品内部に現地発生土又は割石を充填することができます。上下ジョイント部には表面の雨水を取り込めるように切り欠きを設けています。

　

護性証第0071号

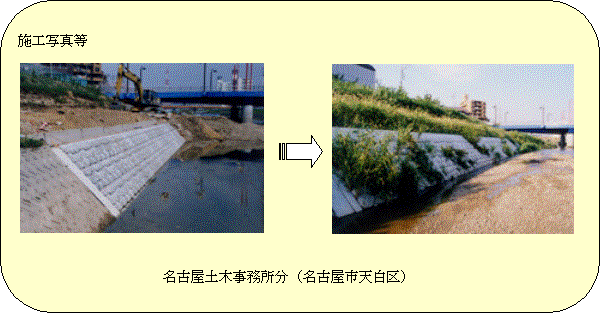

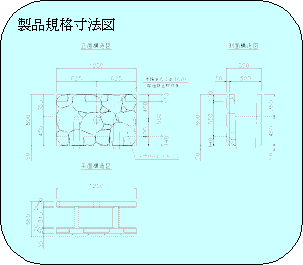

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

490

ブロック寸法

　

(m)

0.850×1.250×0.550

ブロック平均高

ho

(m)

0.209

揚力作用面積

Ab

(m2)

1.000

抗力作用面積

Ad

(m2)

0.300

横揚力作用面積

Abx

(m2)

1.000

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.15

抗力係数

CDs

　

0.97

横揚力係数

CLXs

　

0.05(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.08

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.81

抗力係数

CDm

　

1.39

揚力に対する回転半径

LL

(m)

0.742

抗力に対する回転半径

LD

(m)

0.380

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.683

※留意点

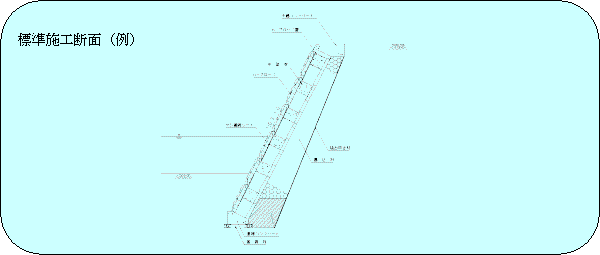

※ブロック設置図

実験条件
　中詰材無し

問い合わせ先

丸栄コンクリート工業株式会社　技術部

岐阜県羽島市福寿町間島1518 TEL 058(393)0215 FAX 058(391)3999

http://www.maruei-con.co.jp/

〈E-mail〉　mar-hgis@maruei-con..co.jp
