グラスポット

張りブロック

製品名　　
グラスポット

　

用途・特徴

河川・水路・遊水地等の護岸工に使用するボックスタイプの大型張りブロックです。
法面の勾配が1:1.5より緩い護岸に使用します。
ブロック相互は連結金具により一体化する構造です。

　

護性証第0065号

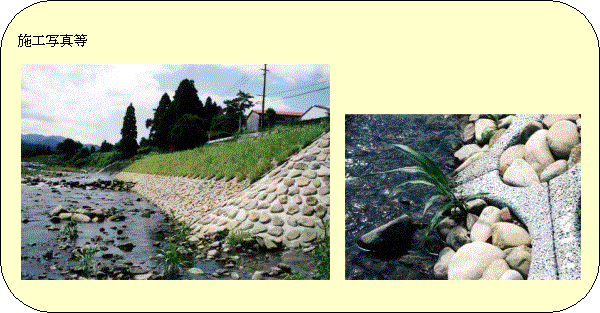

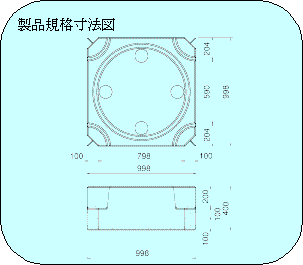

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

446

ブロック寸法

　

(m)

0.998×0.998×0.400

ブロック平均高

ho

(m)

0.199

揚力作用面積

Ab

(m²)

0.976

抗力作用面積

Ad

(m²)

0.399

横揚力作用面積

Abx

(m²)

0.976

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.24

抗力係数

CDs

　

0.76

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.10

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.44

抗力係数

CDm

　

1.76

揚力に対する回転半径

LL

(m)

0.362

抗力に対する回転半径

LD

(m)

0.593

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

1.336

※留意点

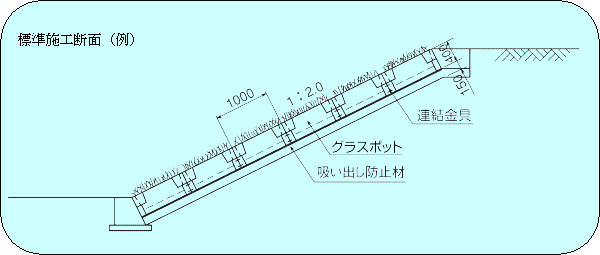

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

問い合わせ先

菱和コンクリート株式会社　技術部

東京都文京区大塚3-5-9　　TEL 03 (5981) 8691 　FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
