根固めブロック

製品名

床張2号ブロック



用途・特徴

小河川・砂防河川等の護床工に使用する護床ブロックです。
ブロックは四角形で中空部に栗石(砕石)を詰めることにより、浄化や生物の生育を促進します。
ブロック相互は必要に応じ間詰めコンクリートを打設し、一体化する構造です。



護性証第0063号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

64

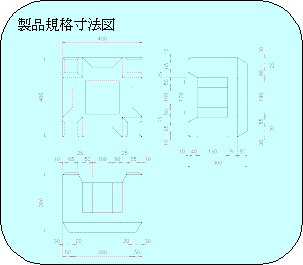

ブロック寸法



(m)

0.400×0.400×0.300

ブロック平均高

ho

(m)

0.174

揚力作用面積

Ab

(m2)

0.131

抗力作用面積

Ad

(m2)

0.107

横揚力作用面積

Abx

(m2)

0.131

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.03

抗力係数

CDs



1.02

横揚力係数

CLXs



0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.04

抗力係数

CDg



0.04

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.60

抗力係数

CDm



2.76

揚力に対する回転半径

LL

(m)

0.087

抗力に対する回転半径

LD

(m)

0.329

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.246

※留意点

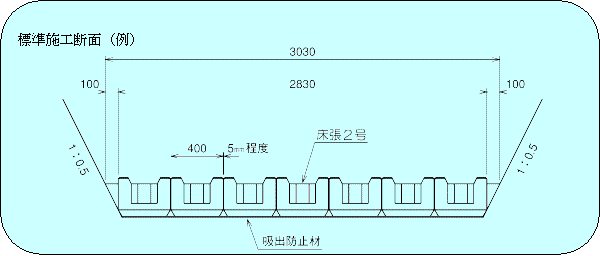

※ブロック設置図

実験条件
 覆土無し、客土無し、連結無し

問い合わせ先

菱和コンクリート株式会社 技術部

東京都文京区大塚3-5-9  TEL 03 (5981) 8691  FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
