根固めブロック

製品名

リバーストーン A型(2t)



用途・特徴

河川・ダム・水路等の根固工・護床工・床固工に使用する根固・護床ブロックです。
ブロックは0.5t〜8tまでのタイプがあります。
ブロック相互はかみ合わせにより一体化する構造です。



護性証第0062号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

2190

ブロック寸法



(m)

1.350×1.890×0.810

ブロック平均高

ho

(m)

0.475

揚力作用面積

Ab

(m2)

2.010

抗力作用面積

Ad

(m2)

0.775

横揚力作用面積

Abx

(m2)

2.010

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.15

抗力係数

CDs



0.56

横揚力係数

CLXs



0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.04

抗力係数

CDg



0.06

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.62

抗力係数

CDm



1.99

揚力に対する回転半径

LL

(m)

0.877

抗力に対する回転半径

LD

(m)

1.082

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

1.789

※留意点

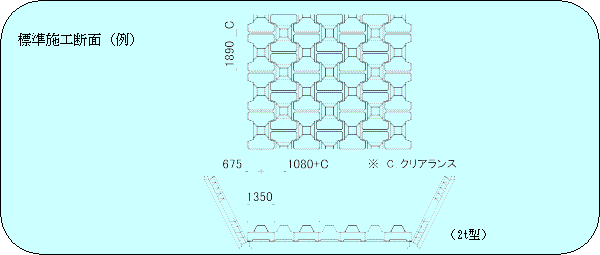

※ブロック設置図

実験条件
 特に無し

問い合わせ先

菱和コンクリート株式会社 技術部

東京都文京区大塚3-5-9  TEL 03 (5981) 8691  FAX 03 (5981) 8692

http://www.ryowa-concrete.jp/
