張りブロック

製品名

石影 550型A形



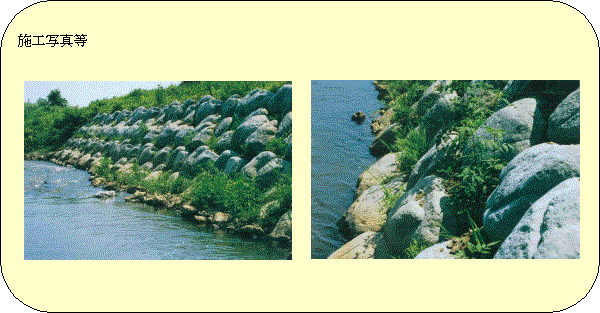

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する自然再生型ブロックです。
法面の勾配が1:1.0より緩い護岸に使用します。



護性証第0060号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

1843

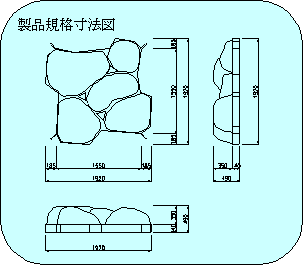

ブロック寸法



(m)

1.920×1.920×0.490

ブロック平均高

ho

(m)

0.248

揚力作用面積

Ab

(m2)

2.558

抗力作用面積

Ad

(m2)

0.709

横揚力作用面積

Abx

(m2)

2.558

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.23

抗力係数

CDs



0.58

横揚力係数

CLXs



0.02(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.10

抗力係数

CDg



0.14

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.45

抗力係数

CDm



0.90

揚力に対する回転半径

LL

(m)

0.984

抗力に対する回転半径

LD

(m)

0.552

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.886

※留意点

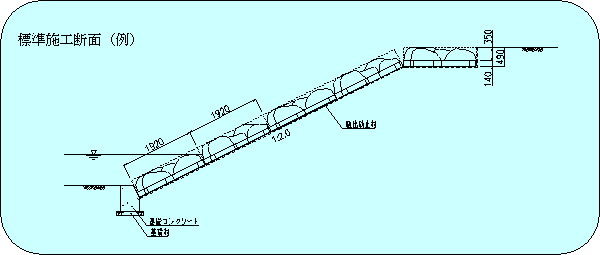

※ブロック設置図

実験条件
 客土無し、覆土無し、連結無し

問い合わせ先

共和コンクリート工業株式会社 技術部

東京都文京区小日向4-6-19 共立会館 9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉 kyowa@kyowa-concrete.co.jp
