矩形連節ブロック(Ｂ６型-１４０）

張りブロック

製品名　　
矩形連節ブロック(Ｂ６型-１４０）

　

用途・特徴

河川・水路・遊水池当護岸に使用する小型連節ブロックです。
法面の勾配が1:1.5より緩い護岸に対応します。
ブロックの側面は、円弧で屈撓性をもたせています。
曲線部の施工用として多種類の異形ブロックがあります。

　

護性証第0052号

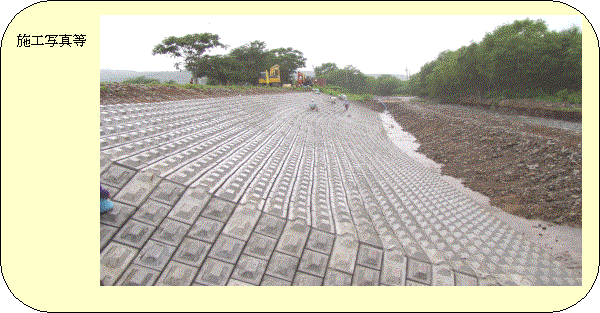

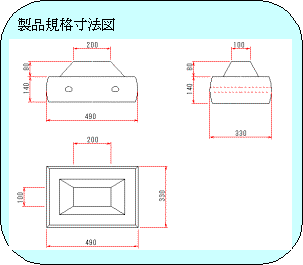

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

57.5

ブロック寸法

　

(m)

0.330×0.490×0.220

ブロック平均高

ho

(m)

0.155

揚力作用面積

Ab

(m²)

0.162

抗力作用面積

Ad

(m²)

0.058

横揚力作用面積

Abx

(m²)

0.162

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.15

抗力係数

CDs

　

0.45

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.07

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.37

抗力係数

CDm

　

0.66

揚力に対する回転半径

LL

(m)

0.271

抗力に対する回転半径

LD

(m)

0.173

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.212

※留意点

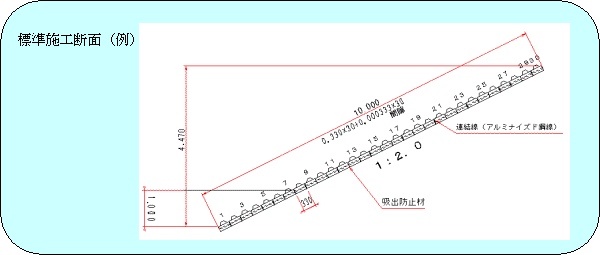

※ブロック設置図

実験条件
　特になし。

問い合わせ先

北海道コンクリートブロック協同組合

札幌市北区北７条西2丁目6番37　山京ビル8Ｆ　TEL011(231)4251 FAX011(231)4253

〈E-mail〉　dfk-2334@sea.plala.or.jp
