クラブロック　２０型

張りブロック

製品名　　
クラブロック　２０型

　

用途・特徴

のり覆工用のブロックです。
くさび形状によりブロック相互をかみ合わせます。また、ブロックの穴の部分には植物が繁茂し、近自然型の護岸ができます。覆土に適した突起型も揃えています。

　

護性証第0046号

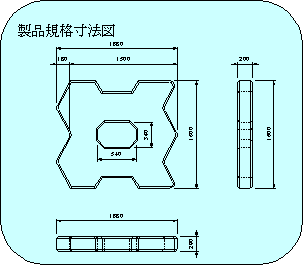

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

880

ブロック寸法

　

(m)

1.500×1.680×0.200

ブロック平均高

ho

(m)

0.167

揚力作用面積

Ab

(m²)

1.931

抗力作用面積

Ad

(m²)

0.300

横揚力作用面積

Abx

(m²)

1.931

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.17

抗力係数

CDs

　

0.66

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.06

抗力係数

CDg

　

0.08

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.34

抗力係数

CDm

　

0.84

揚力に対する回転半径

LL

(m)

1.151

抗力に対する回転半径

LD

(m)

0.446

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.002

※留意点

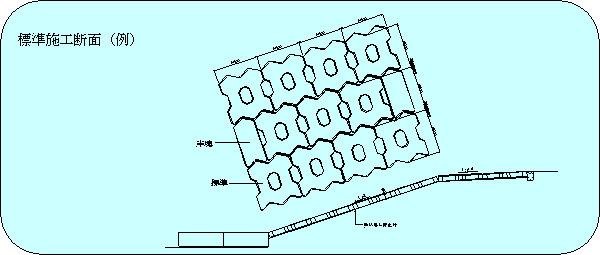

※ブロック設置図

実験条件
　特になし。

問い合わせ先

株式会社不動テトラ　ブロック環境事業本部　技術部

東京都中央区日本橋小網町7-2 TEL 03（5644）8585 FAX 03（5644）8587

http://www.fudotetra.co.jp/

〈E-mail〉　block_info@fudotetra.co.jp
