根固めブロック

製品名

テトラポッド 1t型 A



用途・特徴

根固工、床固工、水制工、締切工、等に適用できます。
規格寸法は0.5t型から80t型まであります。



護性証第0043号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

920

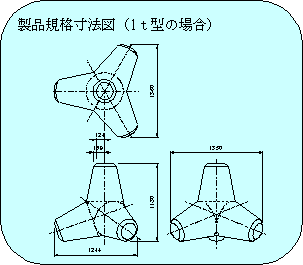

ブロック寸法



(m)

1.350×1.215×1.130

ブロック平均高

ho

(m)

0.348

揚力作用面積

Ab

(m2)

0.855

抗力作用面積

Ad

(m2)

0.847

横揚力作用面積

Abx

(m2)

0.855

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.04

抗力係数

CDs



0.58

横揚力係数

CLXs



0.02(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.03

抗力係数

CDg



0.04

横揚力係数

CLXg



0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.04

抗力係数

CDm



0.65

揚力に対する回転半径

LL

(m)

0.025

抗力に対する回転半径

LD

(m)

0.386

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

2.829

※留意点

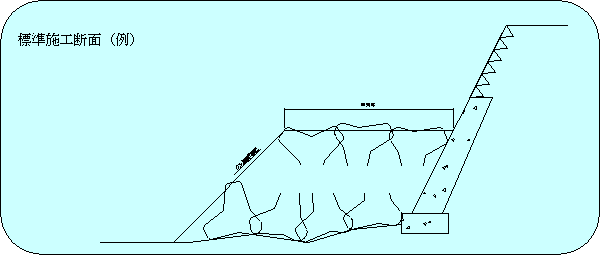

※ブロック設置図

実験条件
 実験は右配列図で実施し、図中斜線部ブロックが測定対象。

問い合わせ先

株式会社不動テトラ ブロック環境事業本部 技術部

東京都中央区日本橋小網町7-2 TEL 03(5644)8585 FAX 03(5644)8587

http://www.fudotetra.co.jp/

〈E-mail〉 block_info@fudotetra.co.jp
