ゴビマット　平型

ブロックマット

製品名　　
ゴビマット　平型

　

用途・特徴

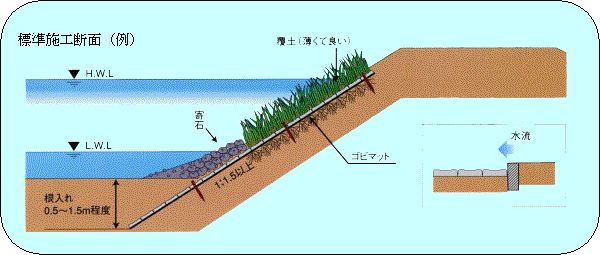

河川・水路・ダム・調整池・盛土法面・海岸・道路などの護岸工に使用する、ブロックマットです。法面勾配は原則として1：1.5より緩い護岸に使用します。
多数のコンクリートブロックと高強度ジオテキスタイルシートを一体化した構造です。

　

護性証第0041号

◆ 形状諸元

諸元項目

原型値

ブロック重量

　

(kg)

4.2

ブロック寸法

　

(m)

0.193×0.193×0.055

ブロック平均高

ho

(m)

0.046

揚力作用面積

Ab

(m²)

0.037

抗力作用面積

Ad

(m²)

0.010

横揚力作用面積

Abx

(m²)

0.037

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLs

　

0.13

抗力係数

CDs

　

0.39

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目

特性値

揚力係数

CLg

　

0.05

抗力係数

CDg

　

0.09

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目

特性値

揚力係数

CLm

　

0.22

抗力係数

CDm

　

0.65

揚力に対する回転半径

LL

(m)

0.136

抗力に対する回転半径

LD

(m)

0.111

○群体ブロックの相当粗度

測定項目

特性値

相当粗度

KS

(m)

0.013

※留意点

実験条件
　覆土無し、ブロック部のみ対象（マット部は対象外）

問い合わせ先

三菱樹脂インフラテック株式会社　土木資材部　技術グループ　明永卓也

東京都中央区日本橋本石町1丁目2番2号　三菱樹脂ビル4階
TEL 03（3279）3072　FAX 03（3279）6638

http://www.mp-infratec.co.jp/

〈E-mail〉　akinaga.takuya@md.mpi.co.jp
