ブロックマット

製品名　　

ゴビマット　標準型

　

用途・特徴

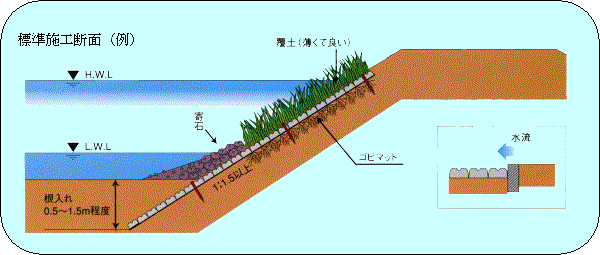

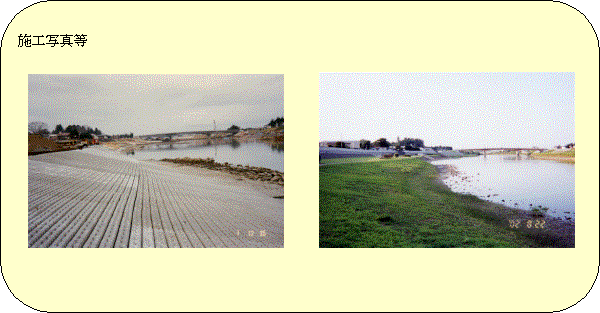

河川・水路・ダム・調整池・盛土法面・海岸・道路などの護岸工に使用するブロックマットです。法面勾配は原則として1：1.5より緩い護岸に使用します。
多数のコンクリートブロックと高強度ジオテキスタイルシートを一体化した構造です。

　

護性証第0040号

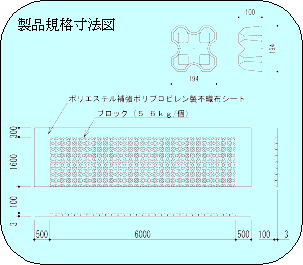

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

5.6

ブロック寸法

　

(m)

0.194×0.194×0.101

ブロック平均高

ho

(m)

0.061

揚力作用面積

Ab

(m2)

0.030

抗力作用面積

Ad

(m2)

0.017

横揚力作用面積

Abx

(m2)

0.030

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.21

抗力係数

CDs

　

0.58

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.07

抗力係数

CDg

　

0.08

横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.47

抗力係数

CDm

　

1.02

揚力に対する回転半径

LL

(m)

0.104

抗力に対する回転半径

LD

(m)

0.129

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.102

※留意点

実験条件
　覆土無し、ブロック部のみ対象（マット部は対象外）

※ ブロック重量　(kg) の数値が誤っていましたので、お詫びの上、修正致しました。

（平成16年10月）
