根固めブロック

製品名

スクエア 2t型



用途・特徴

河川護岸の根固めや河床保護を目的とした根固め魚巣ブロックです。
製品内部には4方向からのアクセスが可能な大型の空間を有しており、天端には採光穴を設けています。
ブロック間は、連結筋により結合する構造としています。



護性証第0035号

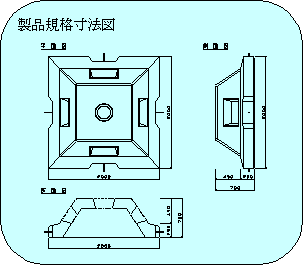

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

2010

ブロック寸法



(m)

2.000×2.000×0.700

ブロック平均高

ho

(m)

0.222

揚力作用面積

Ab

(m2)

3.805

抗力作用面積

Ad

(m2)

1.080

横揚力作用面積

Abx

(m2)

3.805

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.23

抗力係数

CDs



0.82

横揚力係数

CLXs



0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.05

抗力係数

CDg



0.15

横揚力係数

CLXg



0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.16

抗力係数

CDm



0.67

揚力に対する回転半径

LL

(m)

0.385

抗力に対する回転半径

LD

(m)

0.460

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.407

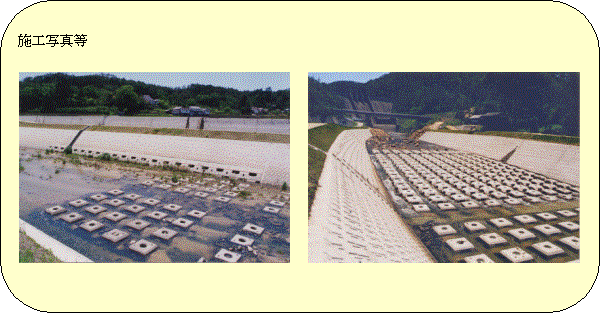

※留意点

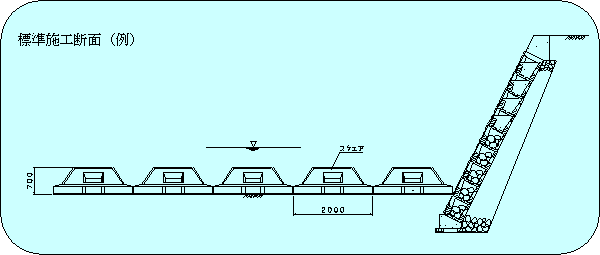

※ブロック設置図

実験条件
 連結無し

※ 単体ブロック・横揚力係数の数値が誤っていたため、お詫びのうえ、修正いたしました。

(平成17年3月)

問い合わせ先

ランデス株式会社 技術営業部

岡山県真庭郡落合町大字開田630-1 TEL 0867(52)1141 FAX 0867(52)3515

http://www.landes.co.jp/
