積みブロック

製品名　　
ビオトーンⅠ型

　

用途・特徴

河川や水路等の護岸工に使用するポット型のブロックです。
法面勾配が1:0.3～1.5の護岸に適しています。
前面開口部が大きく、中詰石や土砂充填により魚巣から緑化等に対応可能で、背面穴による地下水脈との通水性に配慮しています。

　

護性証第0031号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

500

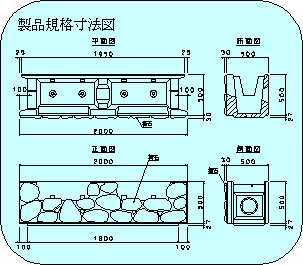

ブロック寸法

　

(m)

2.000×0.500×0.500

ブロック平均高

ho

(m)

0.207

揚力作用面積

Ab

(m2)

1.049

抗力作用面積

Ad

(m2)

0.250

横揚力作用面積

Abx

(m2)

1.049

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.23

抗力係数

CDs

　

0.81

横揚力係数

CLXs

　

0.00

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.00

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.01(右方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.34

抗力係数

CDm

　

2.01

揚力に対する回転半径

LL

(m)

0.655

抗力に対する回転半径

LD

(m)

0.915

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.373

※留意点

実験条件
　中詰無し、連結無し

問い合わせ先

ランデス株式会社　技術営業部

岡山県真庭郡落合町大字開田630-1 TEL 0867(52)1141 FAX 0867(52)3515

http://www.landes.co.jp/

〈E-mail〉　info@landes.co.jp
