張りブロック

製品名　　

ラブノット標準型

　

用途・特徴

護岸工、法覆工（１：１．０より緩い勾配）に使用します。
ブロック間に適度な隙間を設けています。
1.0m2当たり2個使用の大型連節ブロックです。

　

護性証第0014号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

179

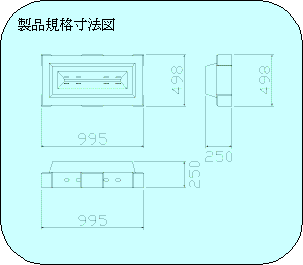

ブロック寸法

　

(m)

0.498×0.995×0.250

ブロック平均高

ho

(m)

0.167

揚力作用面積

Ab

(m2)

0.467

抗力作用面積

Ad

(m2)

0.104

横揚力作用面積

Abx

(m2)

0.467

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.14

抗力係数

CDs

　

0.81

横揚力係数

CLXs

　

0.01(右方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.12

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.12

抗力係数

CDm

　

1.30

揚力に対する回転半径

LL

(m)

0.219

抗力に対する回転半径

LD

(m)

0.512

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.071

※留意点

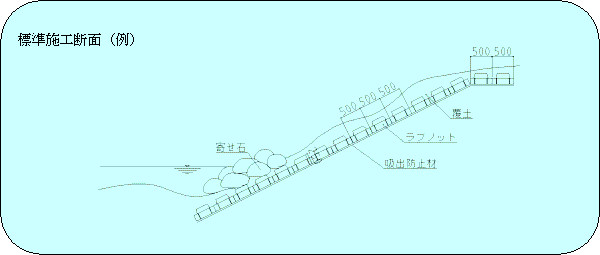

※ブロック設置図

実験条件
　連結無し、客土無し
