張りブロック

製品名

せせらぎかん30H



用途・特徴

護床工、護岸工、根固工、被覆工、法面保護工(法勾配は自由)に使用します。
ブロック内に土砂や礫を投入したり、河床に用いた場合、石を投入することもできます。ブロックを連結することが可能です。



護性証第0006号

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

361

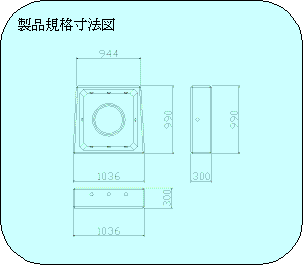

ブロック寸法



(m)

1.036×0.990×0.300

ブロック平均高

ho

(m)

0.160

揚力作用面積

Ab

(m2)

0.853

抗力作用面積

Ad

(m2)

0.297

横揚力作用面積

Abx

(m2)

0.853

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.09

抗力係数

CDs



0.68

横揚力係数

CLXs



0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.02

抗力係数

CDg



0.10

横揚力係数

CLXg



0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.20

抗力係数

CDm



1.10

揚力に対する回転半径

LL

(m)

0.160

抗力に対する回転半径

LD

(m)

0.303

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.396

※留意点

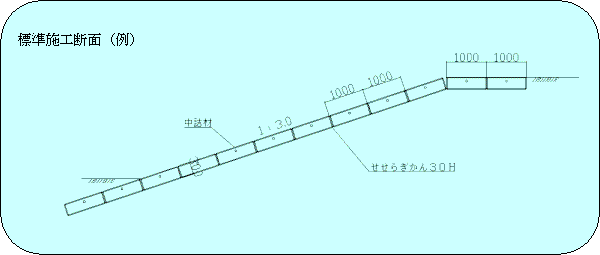

※ブロック設置図

実験条件
  覆土無し、客土無し

問い合わせ先

技研興業株式会社 製品事業本部

  東京都杉並区阿佐谷南三丁目7−2 Tel. 03(3398)8521 Fax. 03(3398)8553
  http://www.gikenko.co.jp/ 〈E-mail〉 seihin@gikenko.co.jp
