根固め・張りブロック

製品名　　
ロウタスユニ３０Ｈ標準型

　

用途・特徴

護岸工、法覆工(法勾配は自由）、護床工、根固工に使用します。
屈とう性があり、ブロック相互の連繋性能を向上させています。
ブロック表面の規格は同一です。各ブロックの厚さを自由に変えられるます。

　

護性証第0005号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

1148

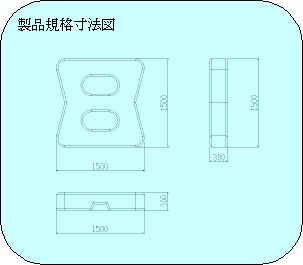

ブロック寸法

　

(m)

1.500×1.500×0.300

ブロック平均高

ho

(m)

0.222

揚力作用面積

Ab

(m2)

1.729

抗力作用面積

Ad

(m2)

0.450

横揚力作用面積

Abx

(m2)

1.729

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLs

　

0.13

抗力係数

CDs

　

0.71

横揚力係数

CLXs

　

0.02(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

揚力係数

CLg

　

0.02

抗力係数

CDg

　

0.11

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

揚力係数

CLm

　

0.38

抗力係数

CDm

　

1.21

揚力に対する回転半径

LL

(m)

0.832

抗力に対する回転半径

LD

(m)

0.698

○群体ブロックの相当粗度
測定項目
特性値

相当粗度

KS

(m)

0.236

※留意点

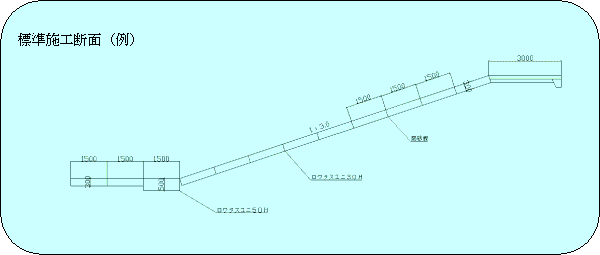

※ブロック設置図

実験条件
　　覆土無し、客土無し

問い合わせ先

技研興業株式会社　製品事業本部
  東京都杉並区阿佐谷南三丁目７−２　Tel. 03(3398)8521 Fax. 03(3398)8553
  http://www.gikenko.co.jp/ 〈E-mail〉　seihin@gikenko.co.jp
