張りブロック

製品名　　

シンプルベースＡ形

　

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
大型（2m2/個）で連結が簡単に行えるので施工は容易です。

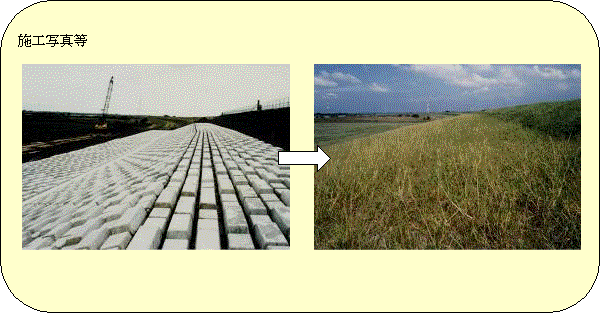

被覆土が地盤と連続するので、植物には十分な水分が補給され根も定着します。

　

護性証第0004号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

705

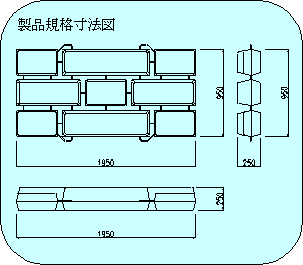

ブロック寸法

　

(m)

1.950×0.950×0.250

ブロック平均高

ho

(m)

0.153

揚力作用面積

Ab

(m2)

1.571

抗力作用面積

Ad

(m2)

0.191

横揚力作用面積

Abx

(m2)

1.571

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.07

抗力係数

CDs

　

0.87

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.06

抗力係数

CDg

　

0.31

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.12

抗力係数

CDm

　

1.06

揚力に対する回転半径

LL

(m)

0.769

抗力に対する回転半径

LD

(m)

0.784

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.107

※留意点

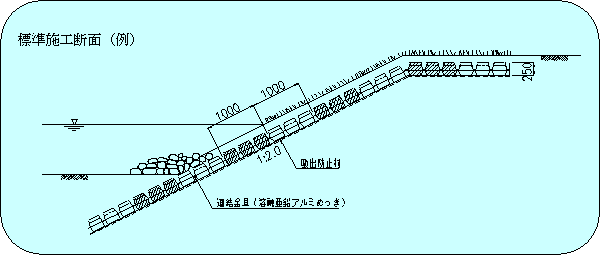

※ブロック設置図

実験条件
　覆土無し、客土無し、
　ブロックの掘撓性無し、連結無し

※　群体ブロックの横揚力係数の数値が誤っていましたので、お詫びの上、修正致しました。

（平成17年3月）
