張りブロック

製品名　　

ターフロックII300型

　

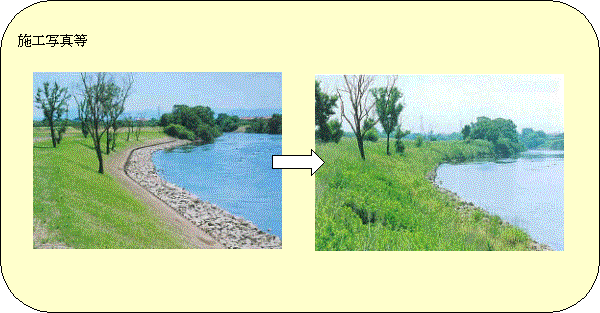

用途・特徴

災害復旧・河川・ダム・遊水池などの護岸に使用する覆土用ブロックです。
法面の勾配が1：1.5より緩い護岸に使用します。
ブロックは地盤の変化に対して適度の屈撓性を発揮します。
ブロックの凸部は、被覆土のすべり出しを抑制し,流速低減の粗度としても有効に作用します。

　

護性証第0002号

◆ 形状諸元

諸元項目
原型値

ブロック重量

　

(kg)

305

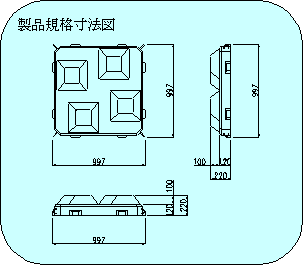

ブロック寸法

　

(m)

0.950×0.950×0.220

ブロック平均高

ho

(m)

0.147

揚力作用面積

Ab

(m2)

0.915

抗力作用面積

Ad

(m2)

0.190

横揚力作用面積

Abx

(m2)

0.915

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs

　

0.09

抗力係数

CDs

　

0.64

横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg

　

0.03

抗力係数

CDg

　

0.12

横揚力係数

CLXg

　

0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm

　

0.33

抗力係数

CDm

　

0.78

揚力に対する回転半径

LL

(m)

0.505

抗力に対する回転半径

LD

(m)

0.251

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.540

※留意点

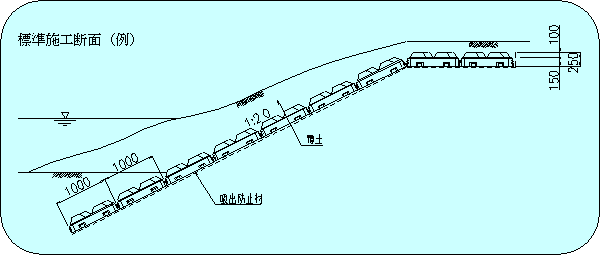

※ブロック設置図

実験条件
　覆土無し、客土無し、連結無し

※ ブロック寸法の数値に誤りがありましたので、お詫びのうえ、修正いたしました。

（平成17年4月）

問い合わせ先

共和コンクリート工業株式会社　技術部

東京都文京区小日向4-6-19　共立会館　9階 TEL 03(3947)6937 FAX 03(3946)7370

http://www.kyowa-concrete.co.jp/

〈E-mail〉　kyowa@kyowa-concrete.co.jp
